Dobrym rozwiązaniem jest indywidualna instalacja z małą ale skuteczną jednostką centralną Husky QCompact  (kliknij tu) oraz zawartym w zestawie szczotek oraz wężem ssącym o długości 7,5m.

Oto przykład instalacji w małym mieszkaniu na drugim piętrze seryjnego bloku mieszkalnego.

Zaczynamy od prezentacji rzutu obrazującego rozkład pomieszczeń.

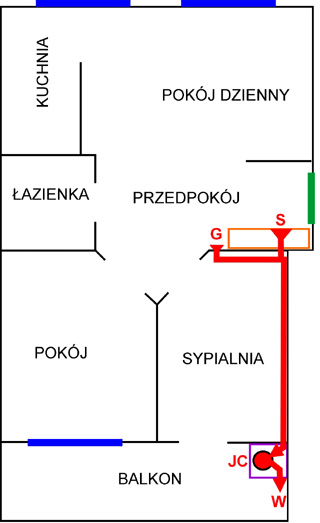

               Rzut mieszkania o pow.52m2

LEGENDA:

_________________________________

-  - OKNA

-  - WEJŚCIE

-  - SZAFA

-  - SZAFKA NA ODKURZACZ

-  - TRASA RUROCIĄGU

JC  - JEDNOSTKA CENTRALNA

G       - GNIAZDO SSĄCE

S         - SZUFELKA AUTOMATYCZNA

W      -  WYDMUCH

Informacje dodatkowe:

• Odległość od jednostki centralnej do gniazda ssącego wynosi 6,5m.
• Długość ściany w sypialni to 5m.
• Ściana nośna znajduje się za plecami szafy



Dlaczego warto nawet w bloku?





Argumenty na podstawie których podjęto decyzję o budowie systemu w mieszkaniu blokowym:



• skuteczniejsza praca - zasysany kurz transportowany poza pomieszczenia mieszkalne to wyjątkowo higieniczna propozycja, dająca nie tylko poczucie czystego pomieszczenia, ale głównie istotnie zmniejszająca zanieczyszczenia w mieszkaniu - kurz nie wraca już :-) !  Z workiem śmieci na kółkach podróżujących po naszym mieszkaniu - KONIEC!



• wygodniejsza obsługa: jeden lekki i długi wąż ssący sięgający w każde miejsce domu bez myślenia o przełączaniu kabla elektrycznego dodatkowo utrudniającego pracę i często brudzącego narożniki ścian, mebli... "Brak" odkurzacza na krótkim wężu ssącym to naprawdę duża wygoda. Szufelka automatyczna zamontowana tuż przy drzwiach wejściowych pozwala natychmiast pozbyć cię piachu przyniesionego pod butami, co wyśmienicie wpływa na obniżenie zabrudzenia i zarysowania podłogi (nie nosi się), a tym samy wyjątkowo podnosi samopoczucie domowników (głównie Pani domu ;-).



• cisza zapewniona dzięki cicho pracującej, ustawionej na balkonie, zabudowanej w małej szafce jednostce centralnej. Po uruchomieniu okazało się, że podczas pracy przy zamkniętych drzwiach balkonowych nic nie słychać! Na balkonie słyszalny jest dźwięk przypominający pracującą małą suszarkę do włosów, a więc pomijalny z punktu "słyszenia" sąsiadów. Rozmowa telefoniczna, a nawet tradycyjna już nie stanowi problemu podczas odkurzania, o słuchaniu muzyki czy wiadomości nie wspominając. Zasypiające czy śpiące już dziecko nie jest już powodem do odkładania odkurzania. To inaczej mówiąc dodatkowy czas i brak nerwowej atmosfery często towarzyszącej odkurzaniu.



• pies (labrador) biegający po domu to codzienna radość ale i udręka wynikająca z ilości włosów jakie zostawia w okresie linienia. Zainstalowany system o wiele szybciej połyka sierść z każdego zakątka, podłogi (kanapy ;-), a dodatkową atrakcją jest wyczesywanie zwierzaka, możliwe nawet na klatce schodowej dzięki długiej rurze. Specjalna szczotka do czesania zwierząt stanowi konkretną kartę przetargową  - pies kocha te chwile z odkurzaczem!







Opis instalacji.

Z uwagi na małe rozmiary mieszkania, instalacja sprowadziła się do wykonania trzech otworów w ścianach oraz kanału, którym przeprowadziliśmy główny odcinek rurociągu. Ten trudny etap był wykonany w cztery godziny, w czasie gdy sąsiedzi (szczególnie ich dzieci) przebywali poza domem. Niestety prace tego typu nie są ciche. Nie są także czyste i trzeba liczyć się z dość dużym zapyleniem CAŁEGO mieszkania. Na tym etapie potrzebna jest duża wyrozumiałość mieszkańców i jeszcze większa wiara w sens prowadzenia tego typu instalacji. Po jej uruchomieniu problem jednak znika. Obsadzenie gniazda oraz szufelki jak i umocowanie jednostki centralnej stanowiło łatwiejszą część prac. Po zakończeniu instalacji pozostało zagipsowanie powstałych bruzd i nierówności. Nie obyło się bez malowania ścian w sypialni.

System pracuje od Września 2005. Bardzo ciekawym doświadczeniem była praca w zimę 2005/6, która jak wiadomo była wyjątkowo mroźna. Okazało się, że nie dla Husky! Odpowiednia obudowa pracująca w wyciszonej gumową (okienną) uszczelką szafce doskonale spełnia swoje zadanie, chroniąc silnik i turbinę. Nie było żadnych problemów również z elektroniką sterującą pracą silnika. Po takim doświadczeniu z czystym sumieniem możemy oferować tak wykonany system.

Skuteczność jak i wygoda jest nie porównywalna do tradycyjnej formy odkurzania, co jest odczuwalne nawet w tak małym mieszkaniu.

Wykonanie instalacji



Pierwszym etapem jest zawsze dobry plan. Rozrysowanie pomieszczeń (ewentualnie analiza posiadanego planu) pozwala wybrać najlepszą drogę dla rurociągu, ale przede wszystkim odpowiednie miejsce na punkt (punkty) ssące. W naszym projekcie zrezygnowaliśmy z kuchennej szufelki automatycznej ze względu na położoną podłogę panelową. Kucie do kuchni oznaczało by remont generalny, na co nie zgodziła się mieszkająca tu rodzina.

Kolejne ruchy to wystawienie wszystkich przedmiotów poza pokój, w którym planowaliśmy "kanał główny".

Teraz zaczyna się

WIERCENIE

Teraz, bo od tego jak uda nam się wykonać otwory zależy położenie kanałów. Ściany, szczególnie te nośne, pełne są stalowych prętów zbrojeniowych. Wykonanie otworu w zaplanowanym miejscu z pewnością nie jest łatwe z tego powodu.

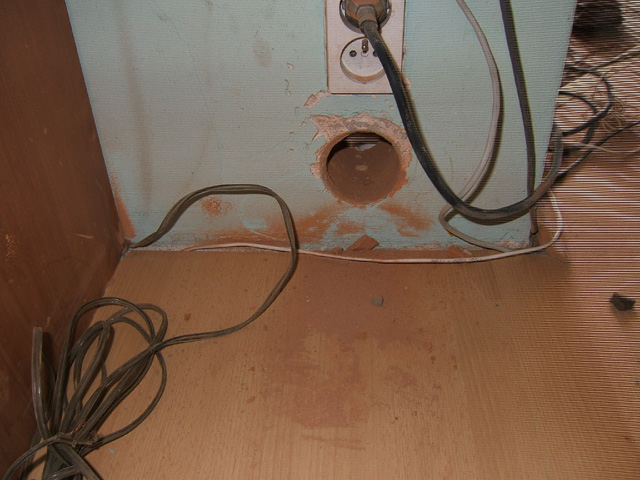

Pierwszym jest otwór odprowadzający śmieci z szufelki automatycznej.

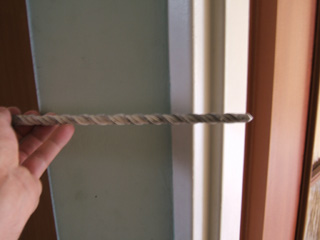

Wiertło prowadzone od strony szafy wnękowej (bez pleców) pozwoli nam wykonać otwór na rurę unikając dużych zniszczeń w około.

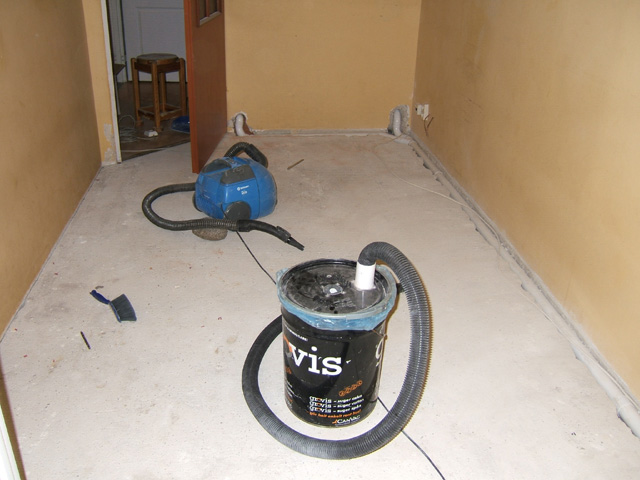

Podczas wiercenia i kucia warto posługiwać się separatorem wyłożonym plastikowym workiem na śmieci i odrobiną wody na dnie. Podłączony do tradycyjnego odkurzacza (to będzie jego ostatnie zadanie ;-) stanowi jedną ze skuteczniejszych metod zmniejszająca ilość kurzu w domu.

Z uwagi na niską podłogę szafy (pięć centymetrów od paneli) rurę od szufelki musimy poprowadzić tuż nad nią. Istotne jest , aby otwór powstał po precyzyjnym odmierzeniu.

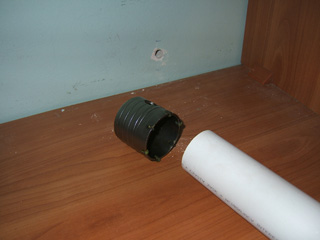

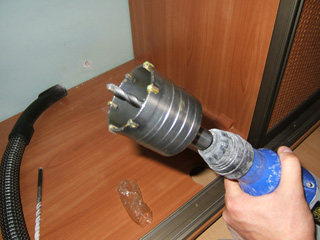

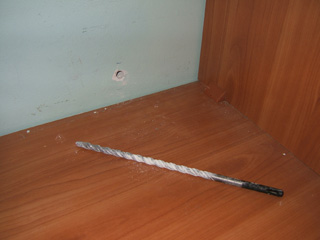

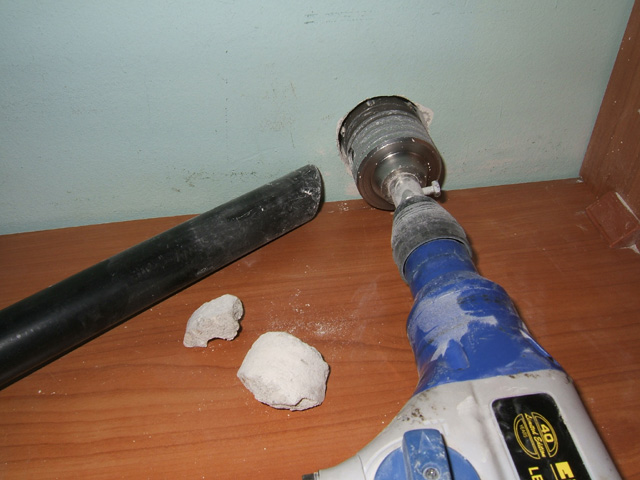

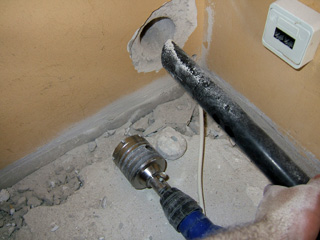

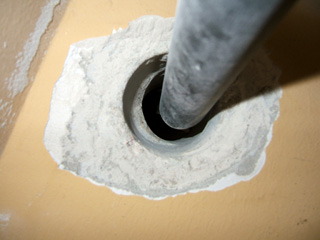

Pierwsze wiercenie wykonamy długim wiertłem prowadzącym. Kolejne przy pomocy otwornicy.



Nie zapominamy o równoczesnym odsysaniu kurzu przez ssawkę separatora.

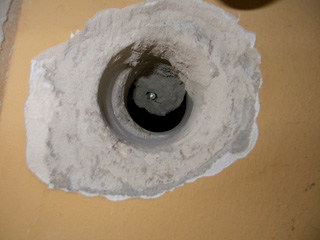

Uzyskany w ten sposób otwór jest równy i wygląda estetycznie. Niewielki otwór prowadzący pozwala na przejście do etapu wykonania kanałów na rury.

KUCIE

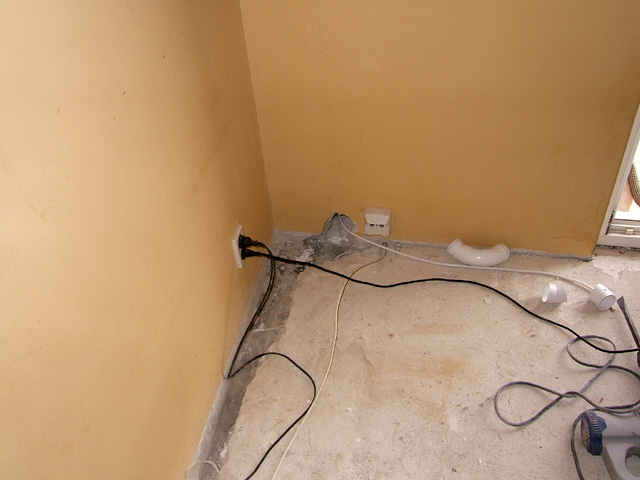

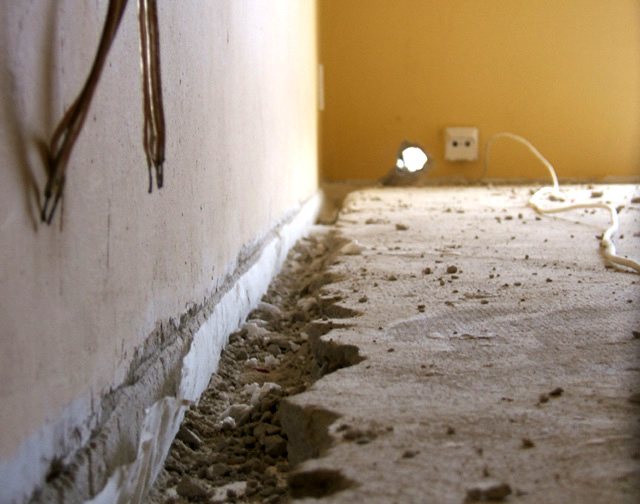

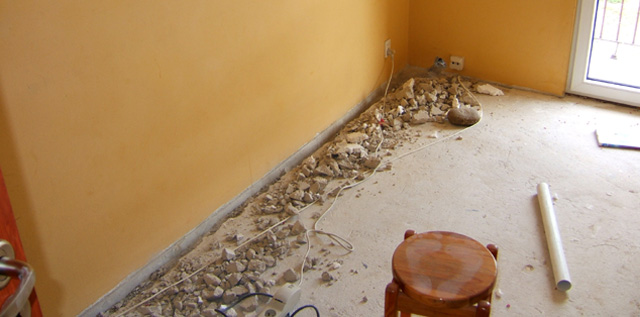

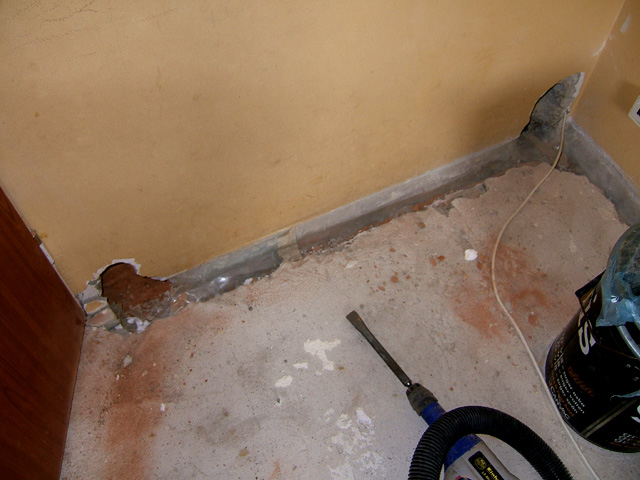

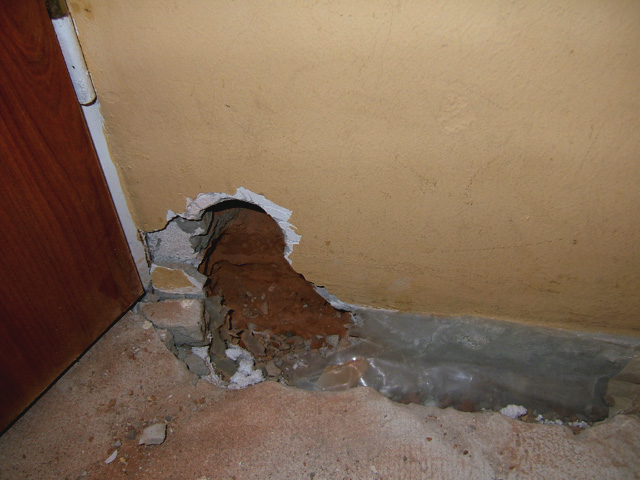

Kilkadziesiąt minut pracy młotem pneumatycznym pozwala wykonać bruzdę na rurę. Taka trasa powinna być wcześniej przetestowana wykrywaczem. Pozwoli to uniknąć przecięcia np. kabli elektrycznych.

Na szczęście wylewka okazała się na tyle gruba, że prowadzenie go w ścianie było zbędne (w wylewce łatwiej to wykonać).

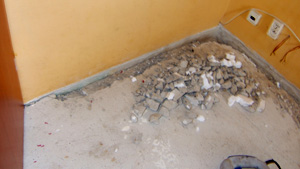

Pozostały gruz to łącznie trzy wiaderka. Mniejsze kawałki z bruzdy na rurę można oczyścić także separatorem.

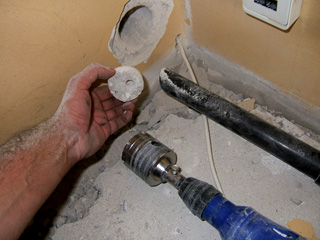

Teraz można dokończyć otwory. Pierwszy - od szufelki automatycznej.

Kolejna "dziurka" ma gniazdo ssące powstała w centralnej części domu. Uwaga na kable 220V !

I teraz można już wykonać kanał łączący ten punkt z drugiej strony ściany.

Szafa posiada ściankę maskującą w której zamontowane będzie gniazdo ssące. Taka ścianka również powinna posiadać odpowiednio wycięty otwór.

Można to zrobić dopiero teraz, ponieważ jest to łatwe z uwagi na wyznaczenie jego miejsca przy pomocy rurki:

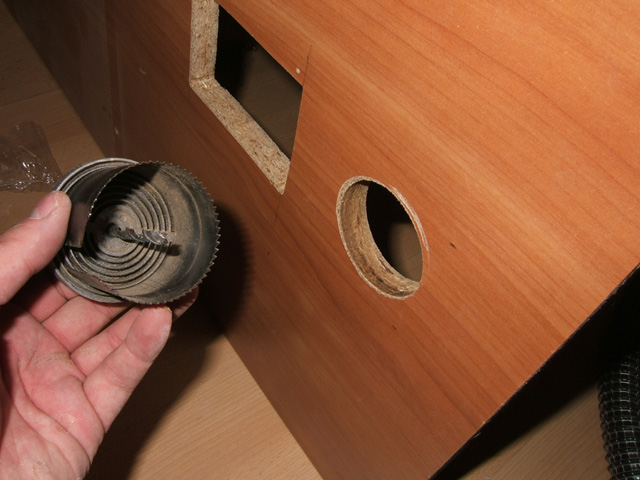

Po wyznaczeniu poprawnego miejsca możemy wykonać otwór dla gniazda ssącego:

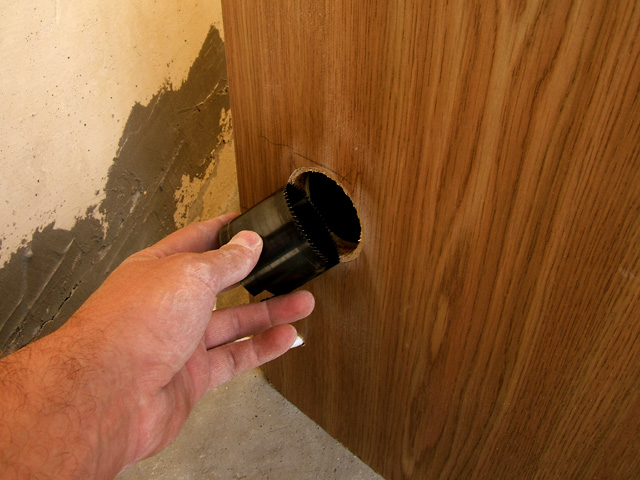

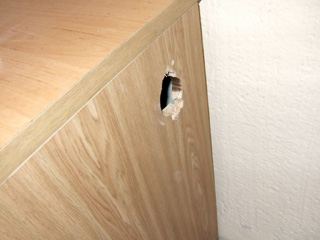

Podobnie postępując wycinamy otwór w ściance szafki - obudowy dla jednostki centralnej...

Kilka kolanek, odpowiednie docięcie rury i nasza szafka gotowa jest na przyjęcie psiego lokatora - jednostki centralnej Husky QCompact.



                  < - to miejsce na gniazdo wydmuchowe.

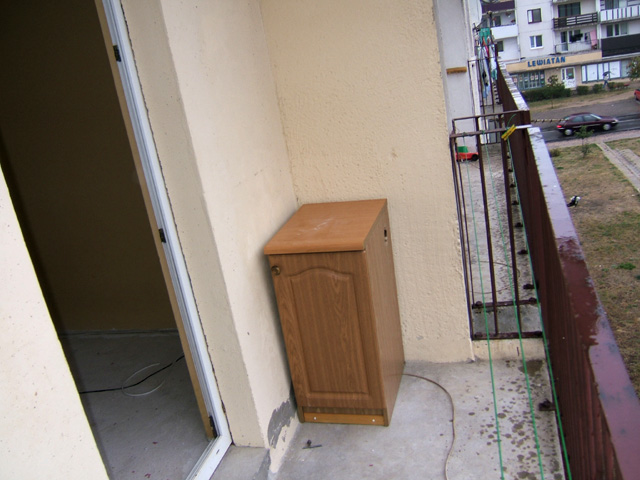

... przeznaczonej do ustawienia na balkonie, do którego prowadzi kanał z otworem w ścianie między sypialnią a balkonem :

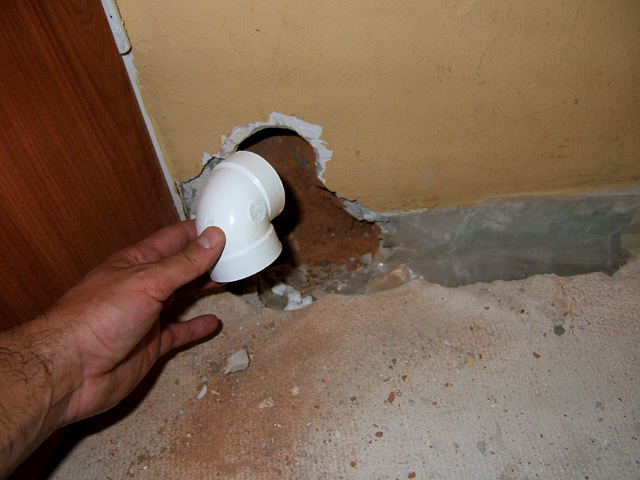

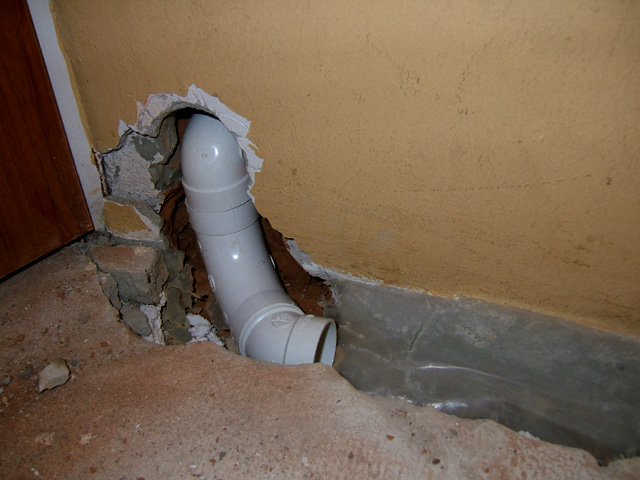

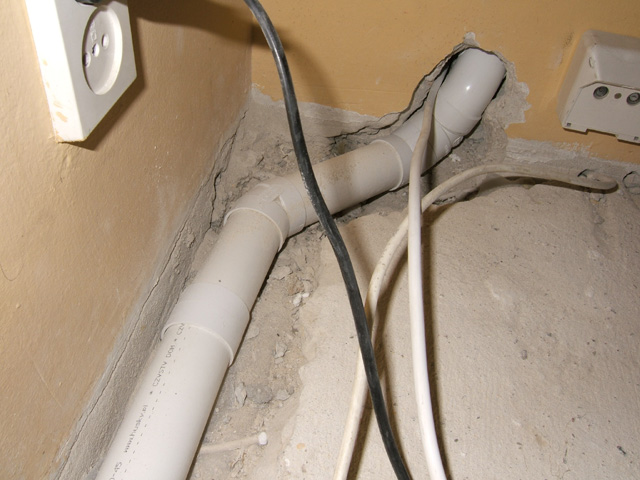

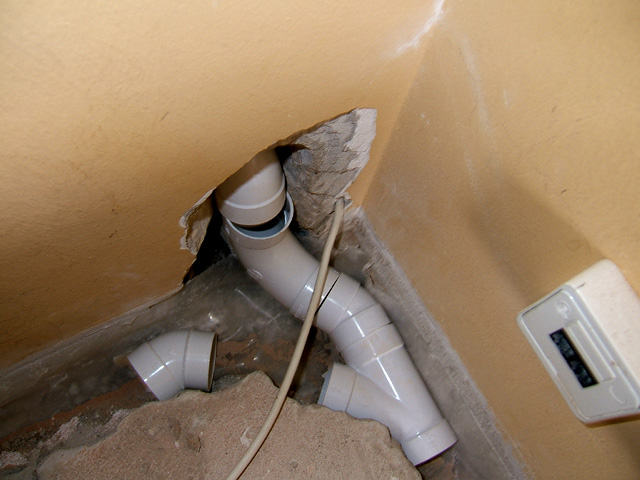

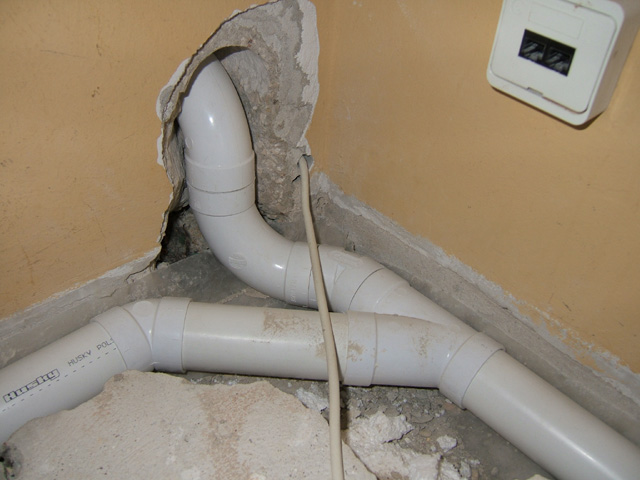

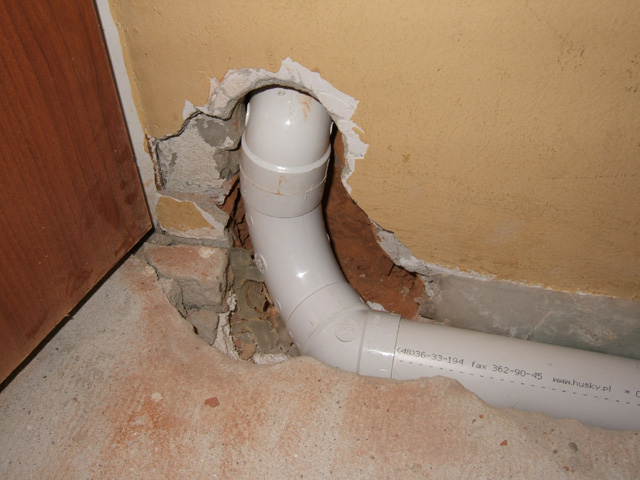

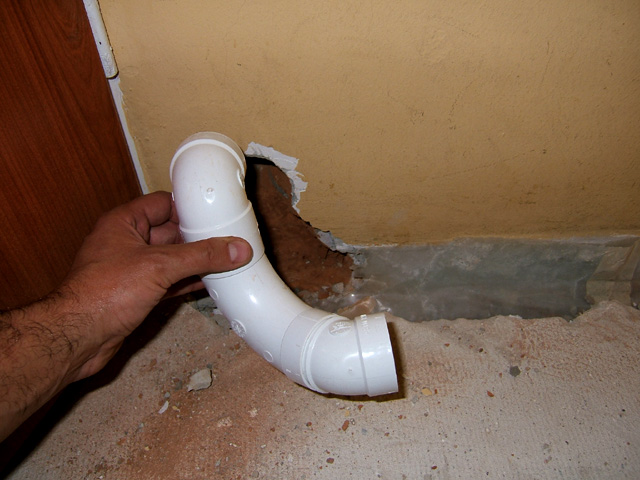

UKŁADANIE KSZTAŁTEK I RUR

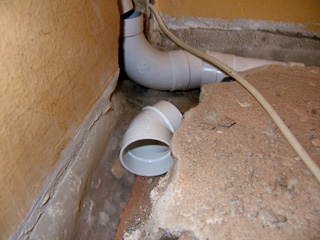

To ważne aby rury w kanałach leżały swobodnie - bez naprężeń. Nie przesuwają się podczas klejenia i nie ma ryzyka montażu pod złym kontem, szczególnie przy trójnikach. Taki "suchy montaż" to także dużo pracy polegającej na odpowiednim docinaniu rur. Pamiętajmy że rura krótsza o 5mm może spowodować nieszczelność całego systemu. Należy w takim wypadku wymienić dany odcinek na nowy o odpowiedniej długości.

Rozwiązanie układu tego trudnego fragmentu pozwala na dalszą pracę polegającą na docinaniu odpowiedniej długości odcinków rur naszego systemu.



KLEJENIE KSZTAŁTEK I RUR

To nie zbyt łatwa czynność. Trzeba to robić sprawnie ponieważ klej po kilku sekundach zespala kształtkę z rurą niezwykle skutecznie. Nawet mała poprawka wiąże się z wymianą źle sklejonego fragmentu. A jak można źle skleić tak prosty rurociąg? Wystarczy nie dopilnować KĄTÓW przy kolankach i trójnikach. Aby zapobiegać takiemu małemu przestępstwu, proponujemy mazakiem oznaczać poszczególne elementy.

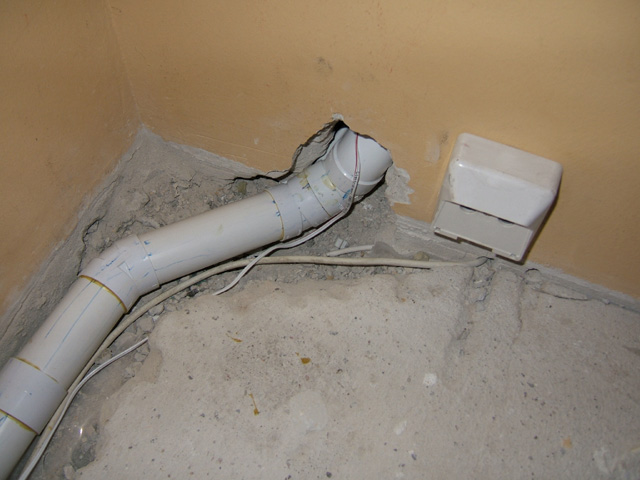

Po posmarowaniu ZAWSZE MĘSKIEJ części rurociągu trzeba jedynie sparować narysowane linie. Ich dokładne naznaczenie na rurociągu ułożonym bez użycia kleju, a następnie szybkie dopasowanie po wsunięciu już posmarowanych klejem elementów gwarantuje poprawny montaż zgodny z planem.

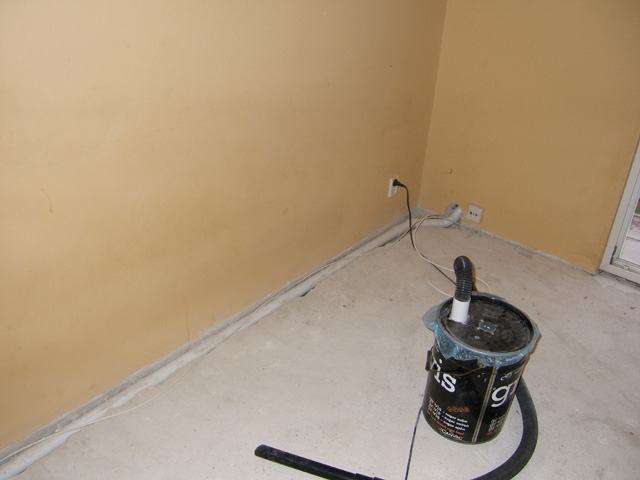

Przed klejeniem warto jeszcze dokładniej oczyścić kanały - oczywiście separatorem współpracującym z starym, tradycyjnym odkurzaczem.

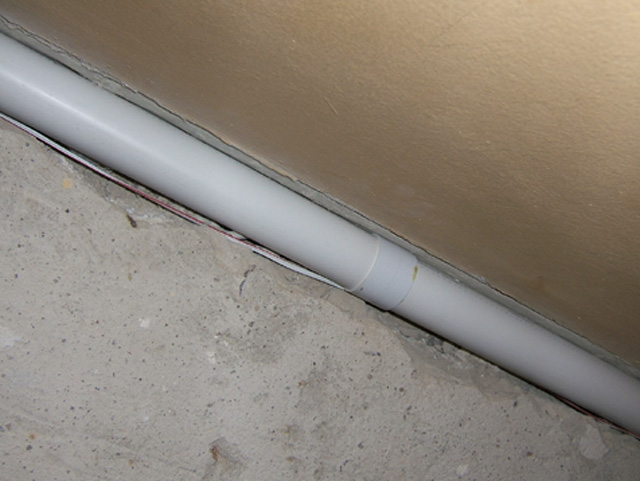

Nie wolno zapominać o kablu sterującym włączaniem jednostki centralnej PRZED zalaniem bruzdy z rurami.





TESTOWANIE

Tak przygotowany rurociąg należy przetestować. Należy za pomocą manometru zmierzyć podciśnienie na końcówce ssącej przy jednostce centralnej. Teraz, zatykając otwory ( w tym wypadku jeden) ssące, podłączamy jednostkę centralną do głównej rury ssącej  naszej instalacji. Kontrola podciśnienia na nie zatkanym otworze powinna wykazać wartość niemal identyczną jak przy samym odkurzaczu. Znaczne rozbieżności oznaczają rozszczelniony rurociąg i konieczność usunięcia usterki JESZCZE PRZED WYPEŁNIENIEM kanałów z rurociągiem.



WYPEŁNIANIE

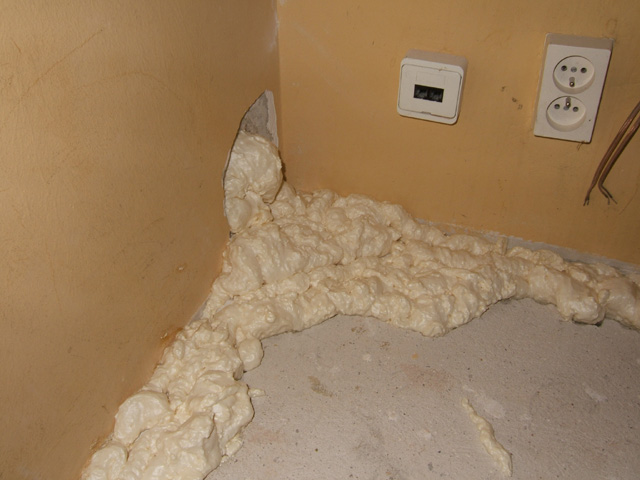

Tak przygotowany rurociąg można wypełnić. W naszym wypadku wykonaliśmy to pianą montażową używaną do instalacji np:okien.

Nadmiar wyschniętej po kilku godzinach piany można obciąć ostrym nożem. W naszym wypadku operacja ta trwała długo, bo jak widać przesadziliśmy z ilością tego rosnącego jak huba na drzewach budulca.





GIPSOWANIE

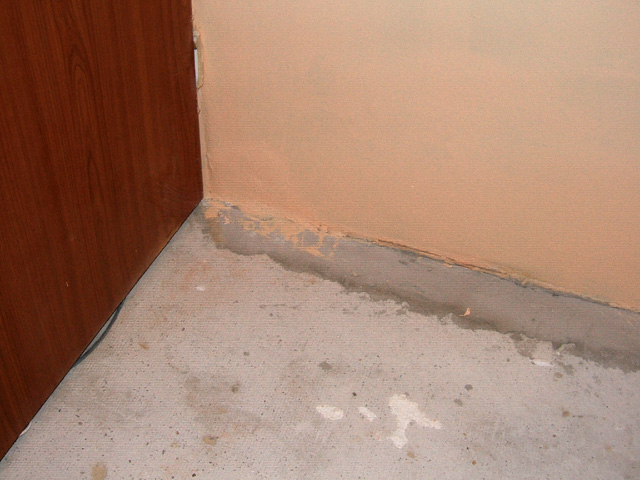

Pianka stanowi jedynie wypełniacz, ale aby uzyskać gładkie ściany i podłogi, należy popracować troszkę gipsując nierówności.

Po pierwszym malowaniu nasze pomieszczenia zaczyna przypominać pokój dla ludzi.

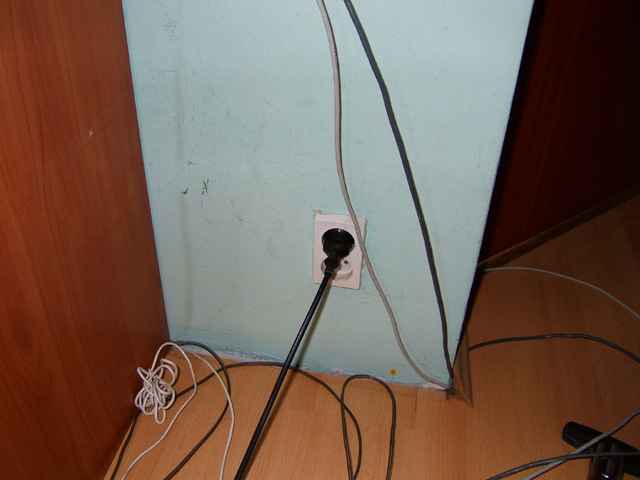

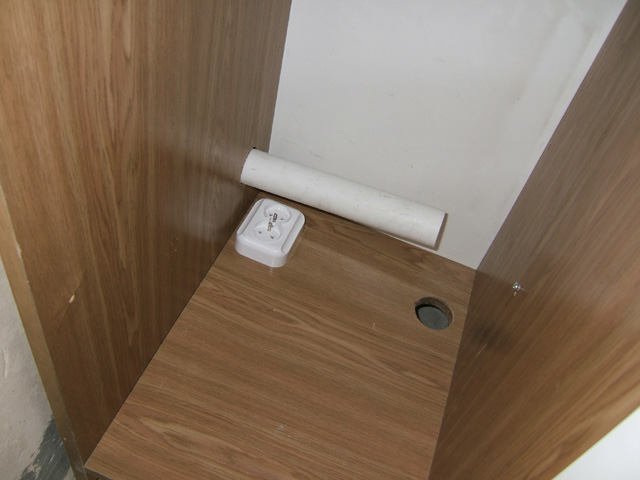

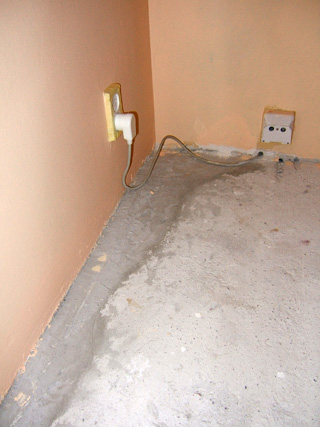

Widoczny na ostatnim zdjęciu przewód elektryczny stanowi formę przedłużacza zakończonego gniazdem na stałe zamontowanym w szafce z jednostką centralną. Taka forma instalacji jest bezpieczna ponieważ umożliwia natychmiastowe odłączenie napięcia w razie potrzeby.

Tak przygotowane pomieszczenie wymagało jeszcze dokładnego malowania, ułożenia wykładziny i przykręcenia listew przy progowych.









Teraz nadchodzi etap montażu...



GNIAZDA SSĄCEGO

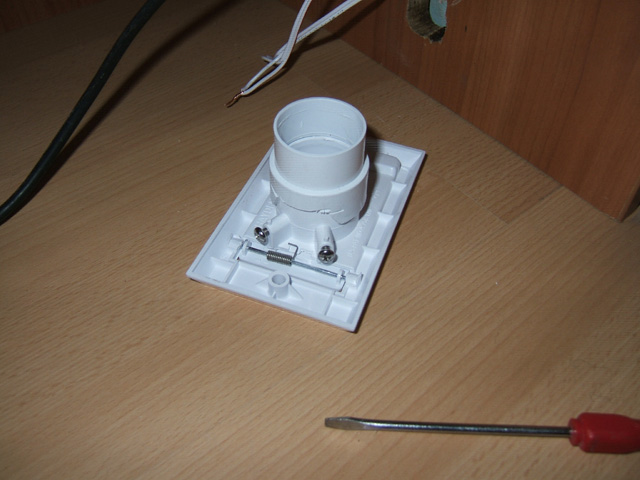

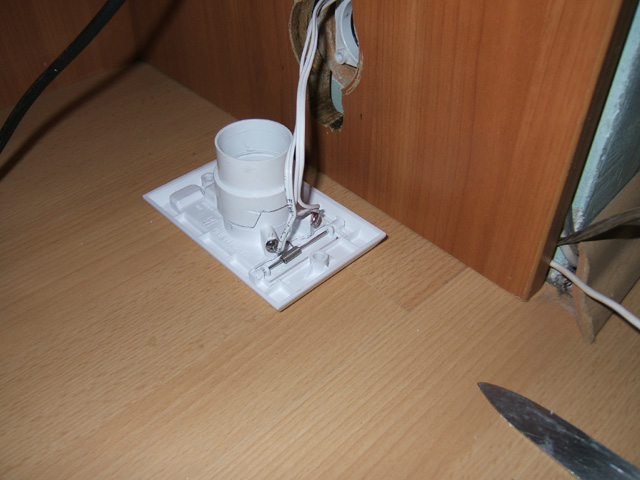

To nie była typowa instalacja na płytce montażowej. Różnica w stosunku do ogólnie przyjętych zasad polegała na tym, że naszą płytkę montażową musieliśmy odpowiednio dociąć aby została wstawiona do otworu w ścianie.

Typowa płytka montażowa swoją konstrukcją pozwala na rozłożenie sił występujących podczas wkładania i wyjmowania węża ssącego. W naszej konstrukcji taką rolę spełni ścianka maskująca szafy, a więc nie uszczupli to trwałości naszej konstrukcji.

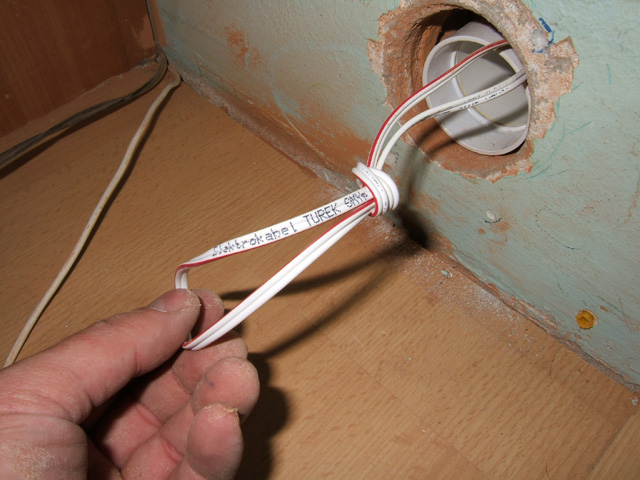

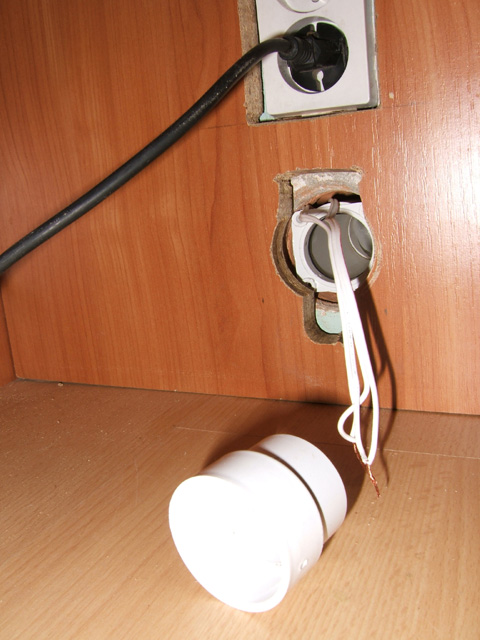

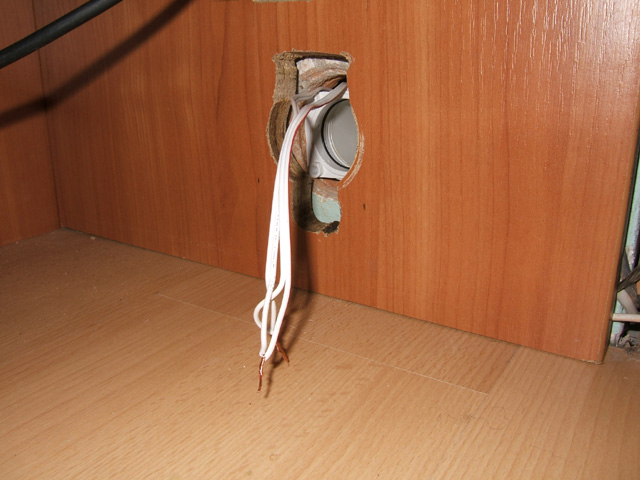

Nie zapominamy o kabelku sterującym.

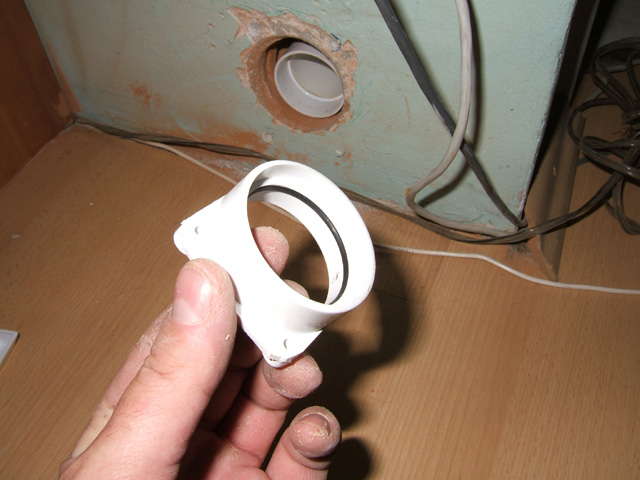

Z uwagi na dystans między dociętą płytką montażową a gniazdem (grubość ścianki szafy) musieliśmy zastosować dodatkowy element o nazwie "mufa przedłużająca gniazda ssącego".

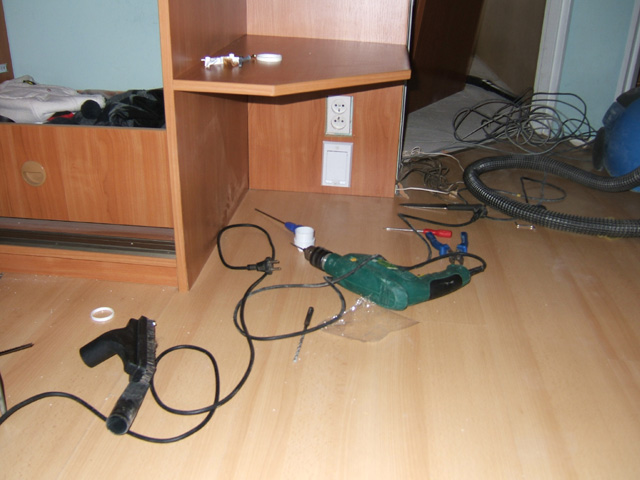

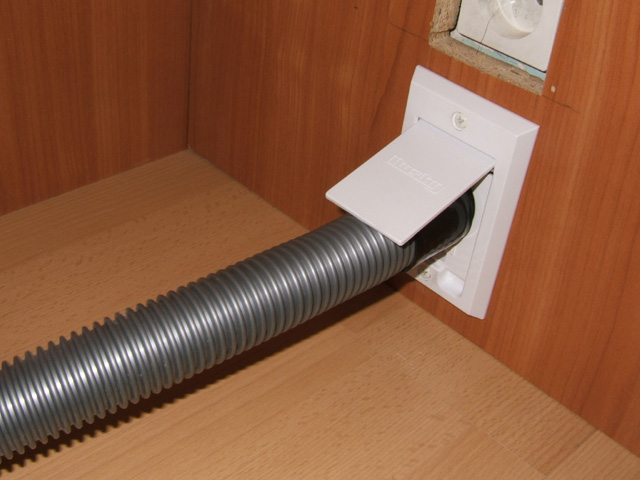

Tak wygląda gotowe gniazdo ssące.  Teraz kolej na...



SZUFELKĘ AUTOMATYCZNĄ

którą zamontujemy pod szafą mimo, iż nie mieliśmy możliwości przesunięcia tego mebla.

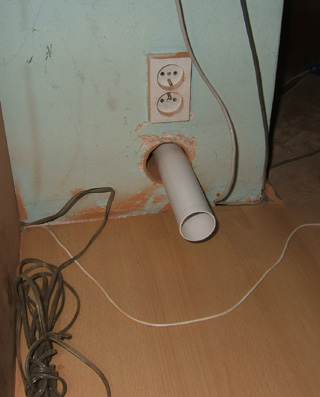

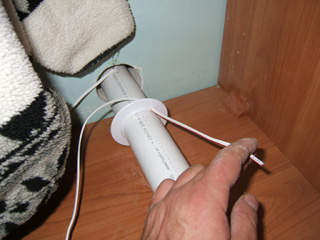

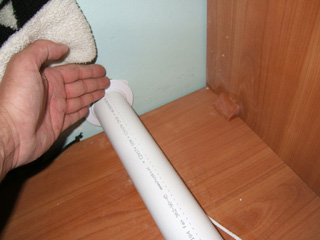

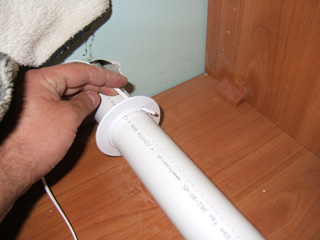

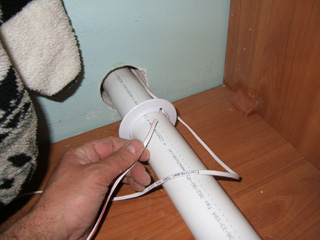

Po pierwsze - dopasowujemy rurę i przekładamy kabel sterujący.

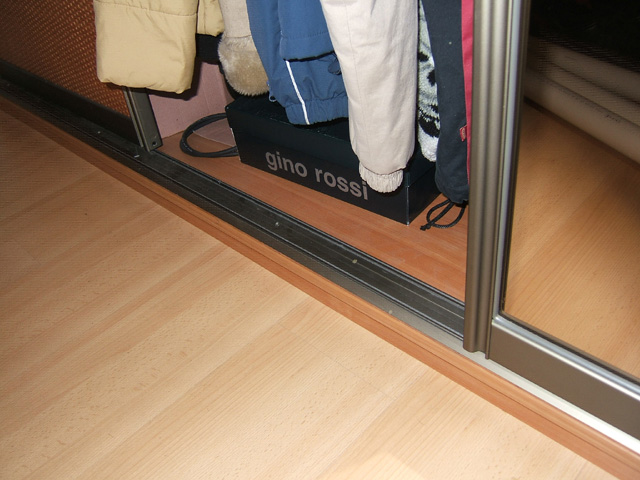

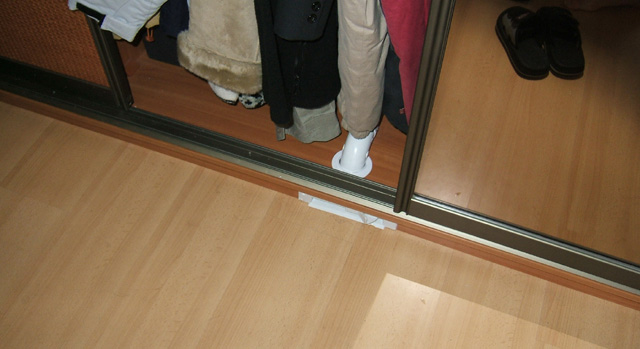

Wybraliśmy to miejsce, bo wystająca rura nie będzie widoczna z powodu zasłaniających ją zwisających ubrań (patrz dalej na foto), a poza tym tylko w tym miejscu nie ma szuflad , które przeszkadzają w takim montażu.

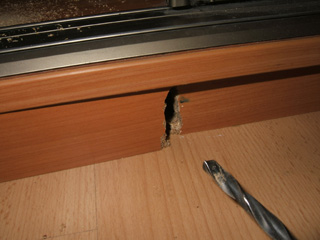

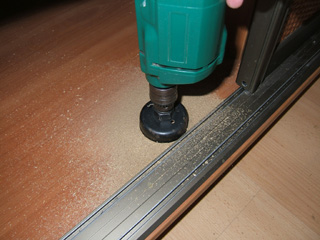

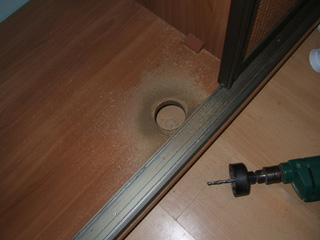

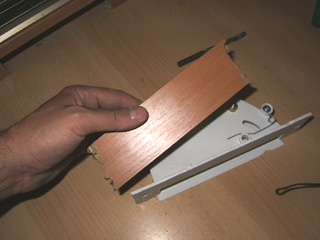

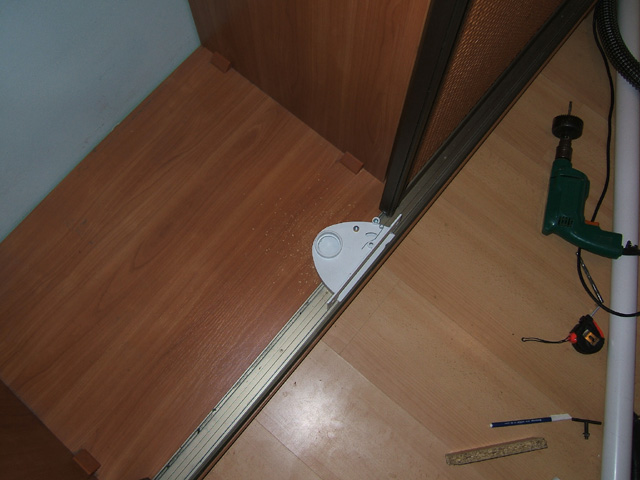

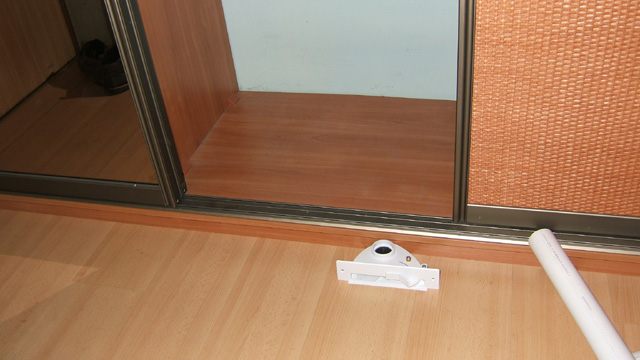

Teraz zajmiemy się otworem w podeście szafy - tam musi zmieścić się nasza szufelka.

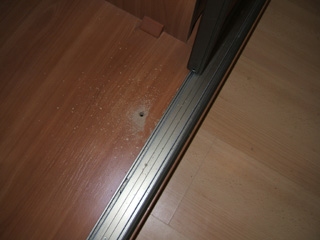

PO wsunięciu szufelki należało ustalić w który miejscu zrobić na otwór w dnie szafy tak, aby spasować otwór w ścianie i pół metra potrzebnego nam w tym miejscu rurociągu.

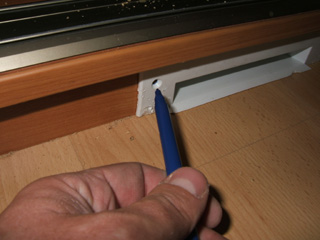

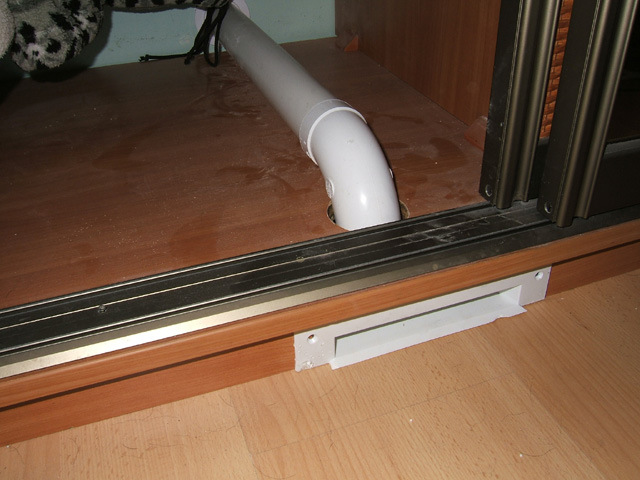

Pozostało połączenie całości, czyli: docięcie rury, spasowanie kolanka, otworów mocujących szufelki automatycznej.

Po wykonaniu tych czynności można było ocenić wykonaną pracę.

... uruchamiając nasze nowe, praktyczne urządzenie w domu, czyli...

szufelkę automatyczną!



To długo oczekiwana chwila!

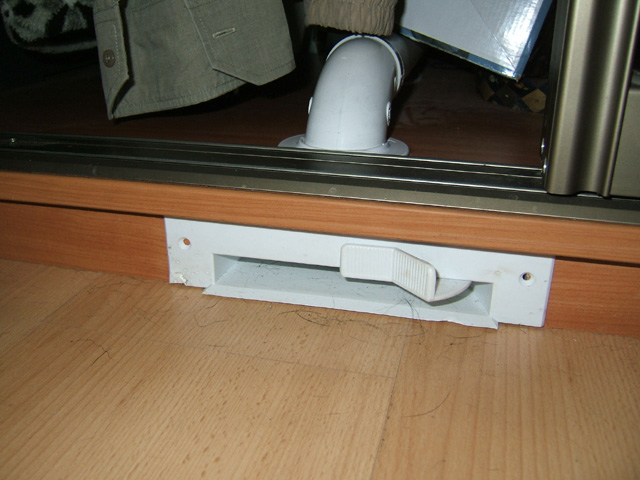

Wszyscy marzyli od dawna o czymś, co po naciśnięciu jednego guziczka połknie tą cho.. ną, wszędobylską psią sierść:

Jak to bywa nie obyło się bez kłopotu - pies podczas montażu nie zaakceptował swobodnie leżącej szufelki i w mgnieniu oka przywitał się z nią zostawiając na jej powierzchni nieco śladów, na szczęście nie groźnych.

Szybko jednak zorientował się, że to nie było mile widziane więc dla natychmiastowej rehabilitacji postanowił przyspieszyć pierwszą próbę, przynosząc potrzebną do podmiatania...

... którą natychmiast postanowiliśmy użyć...



Ale nic nam z tego nie wyszło, bo zapomnieliśmy "o jednym małym drobiazgu".

Przecież jeszcze nie podłączyliśmy...



JEDNOSTKI CENTRALNEJ

w przygotowanej do tego celu szafce.

ZAKUP

jednostki centralnej to czynność dość odpowiedzialna. Od jej parametrów zależy skuteczność odkurzania. Jednak do tak małej instalacji nie warto montować dużej jednostki ponieważ moc ssąca nie będzie wykorzysta

Zakup jednostki to także symbol zakończenia prac Etapu 1 czyli rur w ścianach. Dla mieszkańców oznacza to przede wszystkim święty spokój i... CZYSTOŚĆ teraz rozumiana jeszcze jako brak kurzu i pyłu budowlanego na wszystkim co tylko jest w domu.

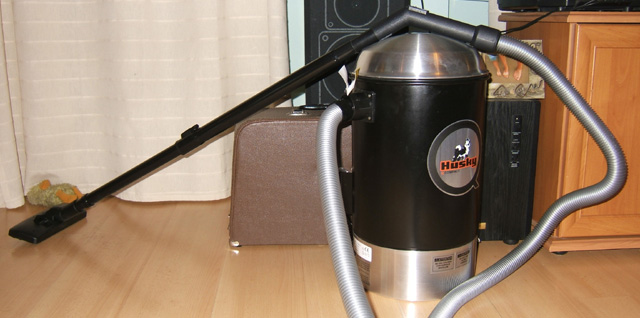

Zaciekawienie towarzyszące rozpakowywaniu jest duże. Zwykle pierwszy raz mamy w domu takiego "gościa". Niby znane urządzonko, a jednak coś w nim jest innego...

No, a dla labradora inny pies w domu może oznaczać tylko jedno: miska do podziału!



Ale już nie długo dowie się, że ten pies Husky żywi się wyłącznie kurzem i innymi elementami, na które w domach nie ma amatora.



Dobrze. Jednostkę centralną już mamy,

 teraz pora na jej ...



MONTAŻ

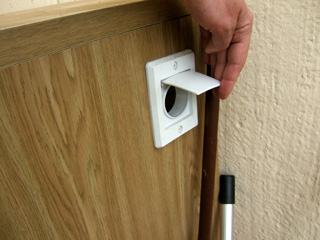

Najpierw montujemy gniazdo wylotowe.

Należy jeszcze pomyśleć o tłumiku, choć sama szafka uszczelniona gumową taśmą



wyśmienicie wygłusza i tak cichą pracę silnika. Odpowiedni docisk można uzyskać wkręcając po prostu....   haczyk.

   Działa rewelacyjnie!



ZAWIESZENIE URZĄDZENIA

Tak naprawdę to kwestia dwóch wkrętów na których wisi nasz agregat. Odpowiedni rozstaw także nie stanowił problemu bo w instrukcji obsługi znaleźliśmy makietę. Wystarczyło ustalić odpowiednią wysokość.

Urządzenie powinno wisieć tak, aby nie dotykało podstawą do dna szafki i aby od góry zostało odpowiednio dużo miejsca na czynności związana z wymianą worka.

Podpięcie tłumika do gniazda wylotowego, rurociągu ssącego do ssania i przewodów sterujących kończy instalację. Ostatnią czynnością jest podłączenie wtyczki do gniazdka z prądem.



UŻYTKOWANIE

polega jedynie na podłączeniu wtyczki do gniazda ssącego. Wąż ssący nie posiada włącznika, a więc odkurzacz wystartuje natychmiast.

NA balkonie jest raptem 0,25 metra kwadratowego mniej. Uzyskaliśmy za to miejsce np.:do postawienia miednicy z praniem przeznaczonym do powieszenia na sznurkach balkonowych.

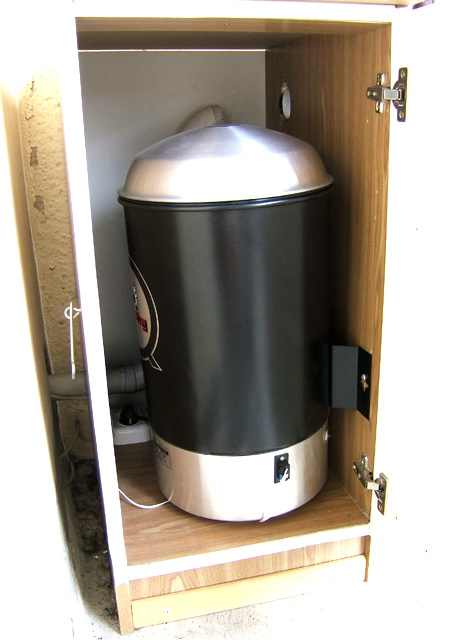

W sumie wygląda to tak:

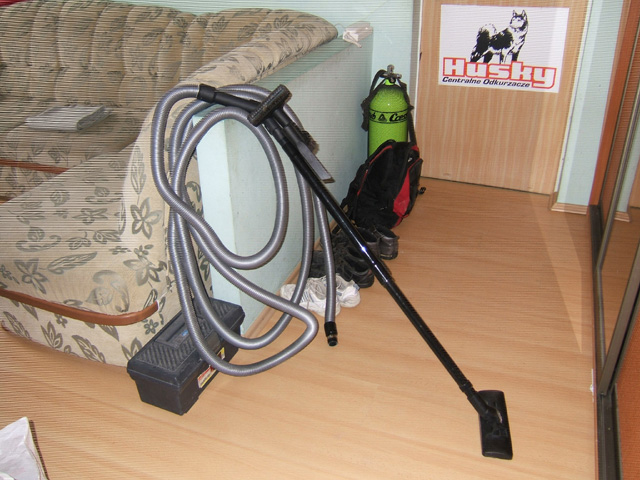

Wąż ssący oraz elementy zestawu sprzątającego także nie zabierają wiele miejsca.

Znalazły schronienie na dnie szafy i są pod przysłowiową ręką.
