Ile gniazd ?
Jak najmniej !
Zwykle wystarcza jedno na piętro. Rura ssąca od
gniazda do uchwytu ma przeważnie 9m długości i sięgnie w każdy róg !
Którędy rury ?
Jak najprościej !
Najlepiej na ukos, przez środek pokoju, by używać jak
najmniej kolanek 90 stopni !
Setki pytań o tym i podobnym brzmieniu spowodowało
powstanie takiej dwudzielnej strony z przykładem obrazującym budowę
rurociągu dwoma metodami. W każdym przypadku instalacja była sprawna, ale
... zapraszamy do pouczającej zabawy :
|
Polem "bitwy" jest niewielki (180m2), parterowy domek
jednorodzinny.
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie1.JPG)
Stan surowy, (jeszcze) otwarty. Zima idzie. Właściciel,
wykorzystując ostatnie "długie dni", postanawia wykonać
instalacje, by po zamknięciu otworów rozpocząć wykańczanie wnętrza. Przemyślane
instalacje elektryczne. Plan instalacji hydraulicznych. OK, - robimy.
Zwykle w tym momencie, z powodu "wielu innych
spraw na głowie", inwestor rozstaje się z rzeczywistością
(budową), polegając na doświadczeniu "fachowców". Jeszcze tylko krótkie
pytanko :
Inwestor
:
- A odkurzacz centralny też możecie
zainstalować ?
"Fachowiec" :
- Nie ma problemu, przecież to tylko kilka gniazdek ! Puści się
po rurach od centralnego !
I tu zaczynają się różnice.
|
Instalację można położyć na kilka sposobów. Po odrzuceniu skrajności
pozostają takie przypadki :
NIE ESTETYCZNIE - NIE FUNKCJONALNIE
ESTETYCZNIE - NIE FUNKCJONALNIE
NIE ESTETYCZNIE - FUNKCJONALNIE
ESTETYCZNIE - FUNKCJONALNIE
Oczywiście tylko ostatni przypadek jest celem inwestora, choć z uwagi na fakt, iż
docelowo instalacje będzie ukryta, w grę wchodzi również przypadek 3.
Pozostawiamy to jednak bez komentarza. Korzystając z okazji, wykonaliśmy
fotografię tej samej budowy, lecz z instalacją ułożoną według przypadków
:
|
2. ESTETYCZNIE - NIE FUNKCJONALNIE ( przed poprawką ).

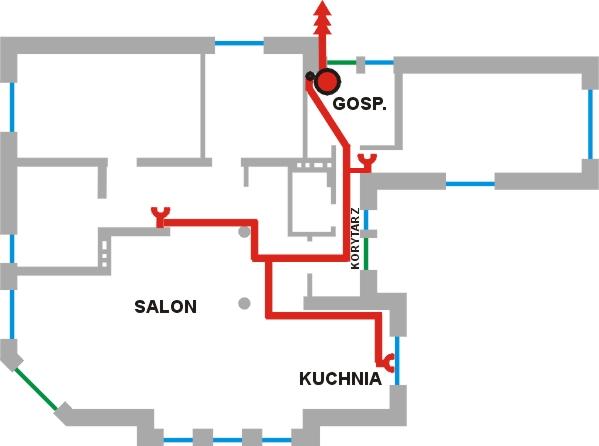

![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/odku_FE_maly.JPG)
|
4. ESTETYCZNIE - FUNKCJONALNIE ( po poprawce )
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/odku_OK_maly.JPG)
|
PRZYKŁAD 1
SALON WYPOCZYNKOWY Z ANEKSEM KUCHENNYM I JADALNIĄ
|
PRZED ...
Widok przedstawia część salonu połączonego z aneksem kuchennym. Pod
oknem widoczne wyprowadzenie "pod szufelkę automatyczną" oraz inne
łącza hydrauliczne:
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie2pr.JPG)
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie2bpo.JPG)
Już na pierwszy "rzut oka" widać, że autor instalacji
postarał się o estetykę. Trasa instalacji jest jednolita - poprowadzona
równolegle z rurkami "wodnymi".
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie3pr.JPG)
Nawet kable od sterowania odkurzaczem prowadzone są mało że w peszlu, to
jeszcze każdy osobno. Pewnie na wypadek potrzeby ich wymiany.
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie4pr.JPG)
Autostradę czeka "jeszcze tylko jeden" zakręt , i ...
...
już (?) jesteśmy w korytarzu, gdzie połączy się z inną trasą
"gniazdo salonowe-korytarz".
Wszystko to piękne, lecz ...
- Policzmy ilość kolanek i sumę kątów instalacji "do filaru";
- Policzmy długość (tylko podłoga) rurociągu choćby "na
oko";
- Policzmy ilość łączeń (a więc i czas pracy) ;
- Policzmy pieniądze.
Nam wyszło :
- 4 kolanka, 4 x 90stopnoi = 360 stopni ( błędne koło ? )
- +/- 2m + 4m = 6m rury
- 8 łączeń to w tym wypadku (bez kucia) około 80minut pracy.
- Cena materiału + "od punktu" wg umowy
|
PO ...

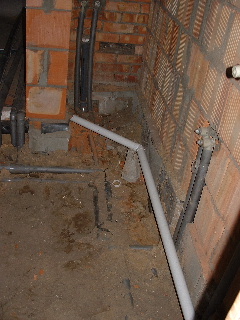

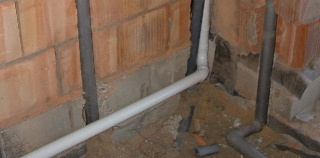

To samo pomieszczenie kilka dni później:
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie7po.JPG)
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie2po.JPG)
Czyżby coś się zmieniło ?
- jedno kolanko w kuchni...
... dalej niby też 90 stopni ( 2 x 45 ) , ale jednak...
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie8po.JPG)
... nie to samo dla rozpędzonego śmiecia.
- A dlaczego W TYM miejscu NIE
"pojechali" PROSTO do trasy gniazda "salonowego" ?
Bo doszliśmy w do wniosku że w tym wypadku lepiej "wziąć zakręt
trzy razy łagodnie ( 3 x 45 stopni ) , niż "po długiej prostej, przy pełnej
prędkości pokonywać ostrą prawą " ;-)
Zmieniło się :
- Ilość kolanek :1 x 90stopni, 2 x 45stopni = 180 stopni
- 2m + 2m = 4 m rury
- 6 łączeń = 60 minut pracy
- Taniej, bo "poszło" troszkę mniej materiału, cena robocizny
wykonania "punktu" nie zmieni się;
|
PRZYKŁAD 1 - PODSUMOWANIE Wygospodarowaliśmy :
- kolanko 3x90stopni dodając 2x45stopni, oraz 180 stopni ! zbędnego
wygięcia rurociągu;
- 2 metry rury prostej;
- 20 minut pracy;
- Parę ;-) groszy ( ziarenek ) na materiale;
Różnica w praktyce :
Pod oknem wystarczy, gdy jednym kolankiem długim 90 stopni "zakręcimy"
w górę i pozostawimy kawałek (50cm ) pionowej rury. W tym miejscu instalacja
przeznaczona jest do podłączenia szufelki automatycznej. W przyszłości, po
instalacji szafek kuchennych ,konieczne będzie użycie jeszcze jednego
kolanka długiego do sprowadzenia "do poziomu" oraz kolanka krótkiego,
używanego przy samej szufelce automatycznej. "Zaoszczędzone" w ten
sposób 180 stopni możemy "użyć" w trakcie montażu szufelki. Zwiększymy
w ten sposób nieznacznie , ale jednak korzystnie siłę zasysanego przez
szufelkę powietrza, a w efekcie jej sprawność wzrośnie. Inna sprawa, to
"wygładzenie" tego fragmentu trasy rurociągu. Jeśli tylko jest to
możliwe, należy stosować łagodniejsze warianty. 2 x 45 stopni co dwa metry
to nie to samo co dwa razy 90 stopni co (+/-) trzy metry.
|
PRZYKŁAD 2
KORYTARZ - MIEJSCE ŁĄCZENIA GNIAZDA KUCHENNEGO I GNIAZDA W SALONIE
|
PRZED ...
W samym środku głównego ciągu komunikacyjnego, przecinają się trasy
rurociągów: co, wodociągowy i "od odkurzacza".
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie6pr.JPG)
Dokładnie, czysto ... ESTETYCZNIE , ale ...
... patrząc "z góry" , wyraźnie widać pewien ...
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie7pr.JPG)
chaos Panie, CHAOS !
Nie przeszkadza to instalacji co oraz wodociągowej. Tą, nawet można
"nagiąć" tak by priorytetem były "rurki od odkurzacza"
...
... łączące gniazdo "salonowe" ....
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie8pr.JPG)
... z głównym "ciągiem" komunikacyjnym.
Wszystko to piękne, lecz ...
- Policzmy ilość kolanek i sumę kątów instalacji 2 filaru";
- Policzmy długość rurociągu znów choćby "na
oko";
- Policzmy ilość łączeń (a więc i czas pracy) ;
- Policzmy pieniądze.
Nam wyszło :
- 4 kolanka (znowu?), 4 x 90stopnoi = 360 stopni ( to już mania ;-) i
jeszcze 1x90stopni kolanka krótkiego (to konieczność) - w sumie
450stopni ! Trójnika typu "r" nie liczymy, bo ta część
instalacji wchodzi "na wprost", ale za to do poprzedniej
"kuchennej" doliczmy jeszcze 90stopni uzyskane na zakręcie trójnika
typu "r"
- +/- 4m + 1m = 5m rur ale jeszcze nie go głównego pionu ssącego przy
jednostce centralnej
- 9 łączeń to w tym wypadku (bez kucia) około 90minut pracy.
- Cena materiału + "od punktu" wg umowy
t
o
m
i
e
j
s
c
e
p o z o t s a ł o wolne
bo
- wykonawca tej instalacji zrezygnował z reklamy ;-)
|
PO ...
A wystarczyło PO PROSTU ...
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie4po.JPG)
... z kuchni "pojechać" PROSTO
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie10po.JPG)
...do pomieszczenia za którego ścianą
znajduje się miejsce na odkurzacz ...
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie12po.JPG)
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie5po.JPG)
... i trójnikiem typu "y" pod kątem 45 stopni "wejść"
w rurociąg biegnący od gniazda "salonowego" :
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie11po.JPG)
... które, jak się
okazuje, można połączyć JEDNYM PROSTYM ODCINKIEM z pionowym
doprowadzeniem do odkurzacza.
Zmieniło się :
- Ilość kolanek :1 x 90stopni, 1 x 90stopni krótkie (do gniazda),1 x trójnik
typu "y" 45 stopni, 1 x kolanko 45stopni = 270stopni
- 3m + 3m = 6 m rury
- 7 łączeń = 70 minut pracy + czas wykucia bruzdy i przebicia ściany -
60 minut. Razem 130minut. UWAGA ! Ten czas + wysiłek na kucie
często decyduje o innej- mniej sprawnej trasie rurociągu, co pewnie i w
naszym przypadku miało miejsce. Nie pozwólmy na to !
- Taniej, bo "poszło" troszkę mniej materiału, cena robocizny
wykonania "punktu" nie zmieni się - raz jest łatwiej, a innym
razem trzeba trochę popracować, co zwykle jest ujednolicone taką samą
ceną za punkt.
|
PRZYKŁAD 2 - PODSUMOWANIE1 Wygospodarowaliśmy :
- kolanko 3 x 90stopni dodając 2x45stopni, trójnik typu "r
"90stopni zastąpiliśmy trójnikiem typu "y" 45stopni
oraz 450-270=180 stopni ! zbędnego wygięcia rurociągu;
- - (minus) 1 metr rury prostej;
- - (minus) 40 minut pracy;
- Parę KOLEJNYCH ;-) groszy ( ziarenek) na materiale;
Różnica w praktyce :
Aż nieprawdopodobne, że wcześniej nikt na to nie wpadł. "Kuchnię"
i "salon" można połączyć DWOMA PROSTYMI odcinkami !!!
W połączeniu z kolejnymi 180 stopniami wyeliminowanych zbędnych zakrętów
możemy spodziewać się różnic w uzyskanych pomiarach podciśnienia na
gniazdach uruchomionej instalacji. Szkoda ;-) tylko że w tym pierwszym
przypadku nie dojdzie do pomiarów i w gruncie rzeczy nie sprawdzimy tej różnicy.
Niemniej jednak w sumie "mamy już w kieszeni" : 360 stopni zbędnych
"zakrętów" co nie pozostaje bez znaczenia.
A przecież jesteśmy "dopiero" po modernizacji do odcinka
korytarza !
|
PRZYKŁAD 3
MIEJSCE ŁĄCZENIA GNIAZDA KUCHENNEGO I GNIAZDA W SALONIE - DROGA DO
JEDNOSTKI CENTRALNEJ - czyli śmieciociągu opowieści CIĄG dalszy ;-)
|
PRZED ...
Z miejsca nazwanego wcześniej "chaos", jedziemy do rogu korytarza
i z a k r ę c a m y ...
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie9pr.JPG)
...
piękny to zakręt, lecz powinno się przed nim postawić odpowiedni znak dla śmieci...
wiadomo jaki, prawda ? A śmieci co na to ? A śmieci , po dłuuugiej
(3m) drodze napotykają ... ![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie10pr.JPG)
...
"korytarzowych kolegów" , z nienacka, pod dużym ... ![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie11pr.JPG)
...
kątem "jednoczą się" z "wyższymi sferami" ( śmieciami
salonowymi i kuchennymi ) w trójniku 90 stopni. Nie wiedzą
jeszcze, że spotka ich 90 stopniowy ... ![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie12pr.JPG)
...
" śmieciospad" po którym znów pod kątem 90 stopni powrócą co
prawda do poziomu, ale zaraz odśrodkowo wyniesie je na prawo, bo projektant
przewidział tu zakręt o 45stopni w lewo, i to ... ![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie14pr.JPG)
"pod
ziemią" - to dopiero jest wciągający interes ! (2m) Na
szczęście jeszcze tylko jedna przeszkoda w postaci kolanka 90 stopni do góry,
gdzie znajduje się główna pionowa rura biegnąca do zawieszonej po środku ściany
jednostki centralnej. ![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie15pr.JPG)
Coś
nie tak. CO? A , jeszcze jeden zakręt 90 stopni ? Tak, ale zaraz
nad nim jest sufit, a tu ma wisieć QExtraCyklon mający ssanie (przyłącze ssące)
na dole, a wydmuch na górze. On się tam po prostu nie zmieści - nie podłączymy
go tym sposobem. A z góry, too ... NIE ! Może na górze ( na użytkowym
poddaszu) będzie wszystko OK.
Wszystko to piękne... nieee, teraz to już nawet nie ładnie to wygląda, bo
- Policzmy ilość kolanek i sumę kątów instalacji od łączenia w
korytarzu do ssania jednostki centralnej.
- Policzmy długość rurociągu, tak: mniej / więcej.
- Policzmy ilość łączeń (a więc i czas pracy) ;
- Policzmy pieniądze.
Nam wyszło :
- 4 kolanka (znowu?), 4 x 90stopnoi = 360 stopni ( TEŻ CZTERY - ??? )
i jeszcze 1x90stopni kolanka trójnika typu "V" przy
"ssaniu", 45 stopni "odchyłki
podziemnej" - w sumie 495stopni ! Trójnika typu
"r" nie liczymy, bo ta część instalacji wchodzi "na
wprost", ale za to do "korytarzowego" doliczmy jeszcze
90stopni uzyskane na zakręcie trójnika typu "r"
- +/- 3m + 3m +2m = 8m rur ale jeszcze nie go głównego pionu ssącego przy
jednostce centralnej
- 13 łączeń to w tym wypadku (bez kucia) około 130minut pracy.
- Cena materiału + "od punktu" wg umowy
Hmm.... może się da, by ta korytarzowa rurolandia wyglądała tak :
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie20po.JPG)
... chociaż bez tych białych rur, hmm...
|
PO ...
Za tą ścianą, po lewej, będzie wisiała jednostka
centralna
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie6po.JPG)
Rurociąg kuchenny przedziera się NA WPROST ...
... przez ścianę.
Śmiecie "salonowe" i "kuchenne"
łączą się "pod podłogą" ...
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie13po.JPG)
po czym wspólnie, przez mały kawałek
rurostrady,
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie14po.JPG)
pędzą do ...
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie15po.JPG)
... głównego - pionowego
CIĄGU, mijając po drodze jeden mały zakręcik 45 stopniowy.
W tym miejscu zostaje także podpięte ostatnie "korytarzowe"
gniazdo tego domu. Załatwia to trójnik typu "r"
Dzielnie, usuwając całą cegłę ( a, co? męczyć się z kuciem ?) ,
cały układ przedostaje się sprawnie na drugą stronę ściany ...
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie17po.JPG)
... gdzie przygotowaną bruzdą, wraz z rurą ściekową, "leci" do
góry" na spotkanie ...
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie18po.JPG)
... trójnikowi typu "V", który spokojnie czeka na podłączenie
ssania jednostki centralnej ( z tym, że teraz już na odpowiedniej wysokości)...
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie19po.JPG)
... po drodze mijając zapomniane gniazdo
"gospodarcze" , w poprzedniej instalacji w ogóle pominięte !!!
;-)
Zmieniło się :
- Ilość kolanek :1 x 45stopni, 1 x trójnik
typu "r" 90 stopni, 1 x 90stopni kolanka trójnika typu
"V" przy "ssaniu" = 225stopni
- 1m + 1m = 2 m rury
- 4 łączeń = 40 minut pracy + czas wyjęcia cegły i wykucia bruzdy 30
= Razem 70minut. (nie liczymy dodatkowego gniazda
"gospodarczego" i w związku z tym 2 dodatkowych łączeń.
- Taniej, bo "poszło" troszkę mniej materiału, reszta jak
poprzednio - punkt to punkt !?! Tak, bo część robią "ręce"
a część "głowa", co to też kosztuje !
|
... a miało być TAK PROSTO ..... ;-)
|
PRZYKŁAD 4 - POŁĄCZYĆ GNIAZDO KORYTARZOWE !
|
Można również tak: Trójnikiem
typu "r" zamontowanym "do góry nogami" ( z włosem ) ...
...
odjeżdżamy "po ścianie" ...
... w kierunku gniazda, następnie oszczędzając kolanek 90 stopniowych "ścinamy"
w miejscu przewidzianym na wylewkę, lecz tak, by trafić DOKŁADNIE W
...
... miejsce przebicia ściany, ZA KTÓRĄ BĘDZIE ( o, już jest ! ) ZAMONTOWANA
...
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie24po.JPG)
...
PŁYTKA GNIAZDA SSĄCEGO ... Zużyliśmy : 1 x trójnik typu
"r" ( odejście pod kątem 90 stopni), 3 metry rury, jedno
kolanko długie 90 stopni i jedno krótkie 90 stopni ( jak zwykle przy każdym
gnieździe jako naturalna blokada dla długich przedmiotów ). Łącznie to 315
stopni. W poprzednim przypadku : 1 x trójnik typu
"r" ( odejście pod kątem 90 stopni), 2 metry rury, 2 x
kolanko długie 90 stopni i jedno krótkie 90 stopni. Razem 360 stopni Wniosek
: Znów "zarobiliśmy parę "stopni" kosztem 1 m rury prostej.
Tym razem, z uwagi na małą odległość gniazda od "ssania"
jednostki centralnej nie ma to dużego znaczenia. Praca jednak była nie zbędna
ponieważ zlikwidowaliśmy zawiły "rurociąg korytarzowy" , a
zatem nie było "do czego" zamontować trójnika łączącego
gniazdo, po którym teraz została tylko : ![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie25po.JPG)
...
no i jeszcze "ją" trzeba czymś ... "zalepić" .
|
PRZYKŁAD 5 -
PODDASZE UŻYTKOWE
TYM RAZEM BEZ ZMIAN
|
Krótki odcinek łączący jednostkę centralną z gniazdem na poddaszu
pozwolił na pozostawienie w stanie "oryginalnym" tego fragmentu
instalacji. Warto jednak temu się przyjrzeć. Tak wygląda

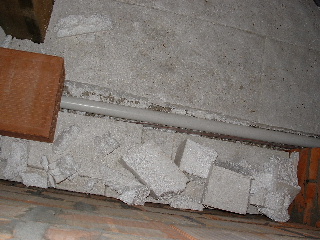

"przejście" przez strop :
, a tak "wyjście" ze stropu , już na podłodze poddasza:
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie_gora2.JPG) Wniosek
: warto pomyśleć o tym miejscu już w trakcie wykonywania (zalewania)
stropu. Pozostawmy fragment rury w trakcie tych
czynności. Zaoszczędza to wiele pracy związanej z przebijaniem zastygłego
betonu. Porada ta okazuje się być naprawdę pomocna, jeśli dodamy do tego
czas poświęcony na wyszukiwanie odpowiedniego miejsca - WOLNEGO OD PRĘTÓW
zatopionych w tej twardej masie kamienia. Ewentualne, powtórne próby w związku
z "brakiem szczęścia" za pierwszym podejściem, to kolejne
marnowanie czasu. Nie warto - lepiej wcześniej zaplanować i przypilnować
wykonanie tej prostej czynności . Pozwoli to na dalsze poprowadzenie
instalacji w dowolnym - pożądanym kierunku ...
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie_gora3.JPG)
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie_gora8.JPG)
...

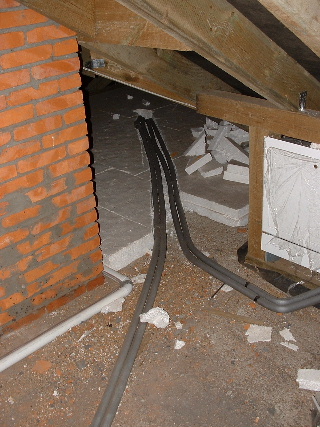

łatwo omijając przeszkody ...
... aż do samego gniazda ...
![](http://www.husky.pl/grafika/instalacja/instalacja_porownanie/instalacja_porownanie_gora6.JPG)
|
Na podstawie wyżej "wspomnianego" przykładu można zobaczyć
jak w praktyce działa hasło :
BRAK PLANOWANIA = PLANOWANIE BRAKÓW
Dobrze, że wśród naszych ekip instalacyjnych można wskazać te, które
potrafią działać szybko i sprawnie, za co w imieniu inwestora dziękujemy
ostatecznemu wykonawcy poprawnej instalacji
- firmie DANKA !
|
FUNKCJONALNIE i ESTETYCZNIE słowem
:
P O P R A W N I E
INSTALACJĘ WYKONAŁA FIRMA :
![](http://www.husky.pl/grafika/instalatorzy/husky_radom/instalator_danka/danka_logo.gif)
której usługi również i Państwu
POLECAMY !
|
|
|
