Jak to wygląda? Zacznijmy od Przedstawienia Projektu
wstępnego, a raczej jego kopii, bo oryginał pozostał u klienta.
Nasze
zdjęcia nie są dobrej jakości - kopie z których wykonaliśmy skany,
towarzyszyły instalatorom podczas budowy. Nanoszono tam aktualną pozycję
rur. Potem, już komputrerowo, nanieśliśmy trasę na wspomniane skany.

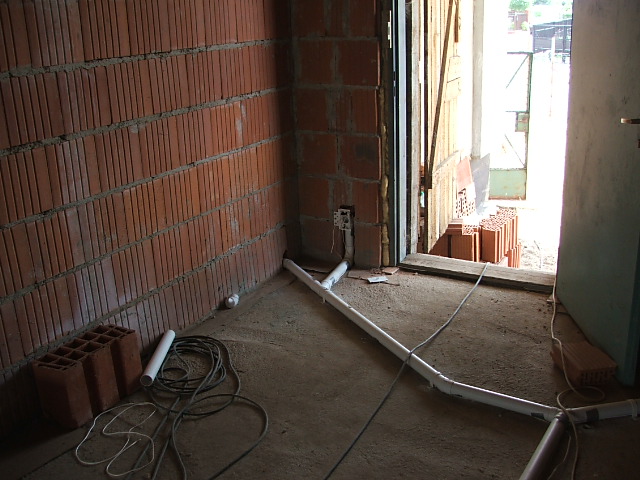

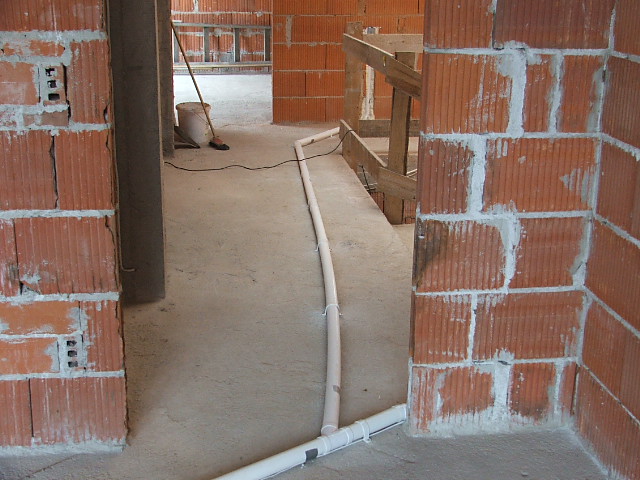

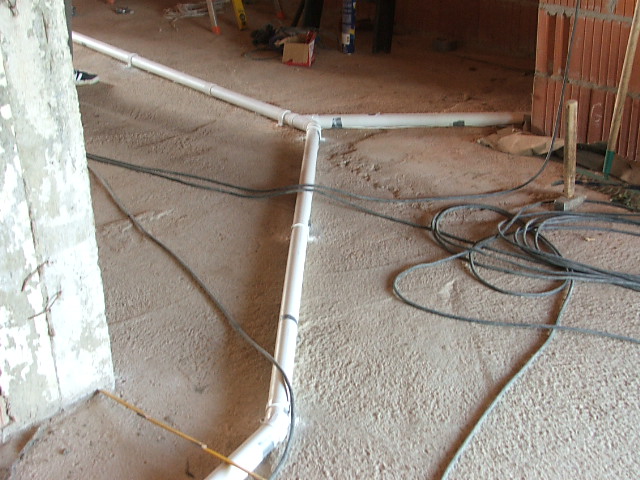

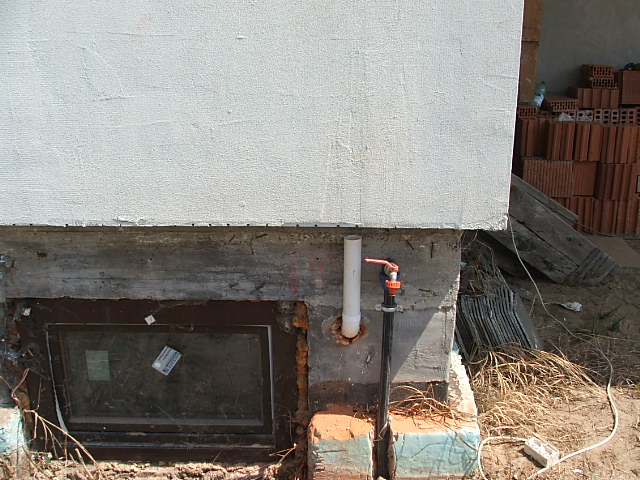

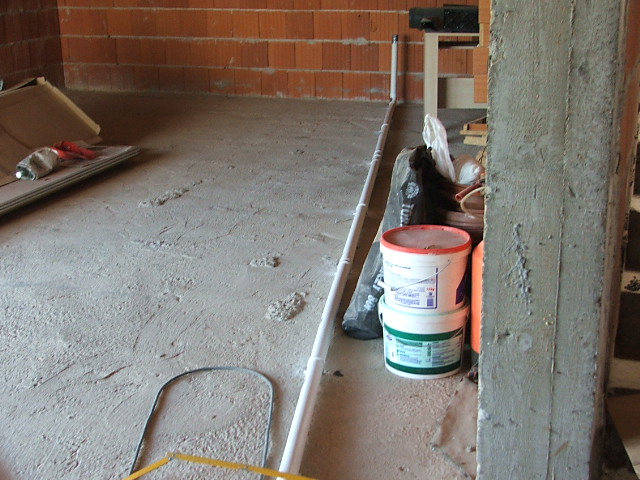

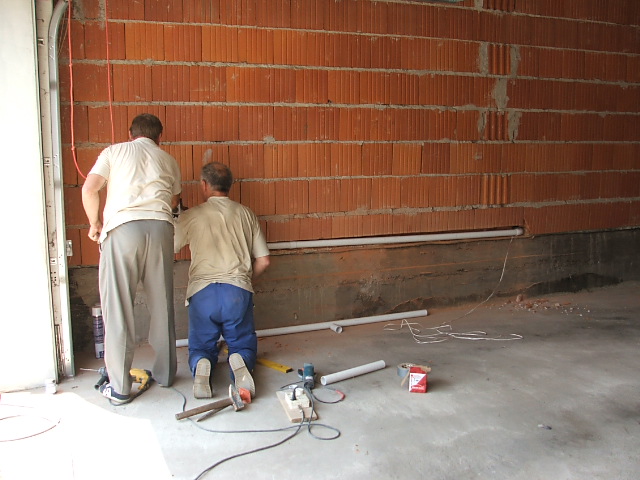

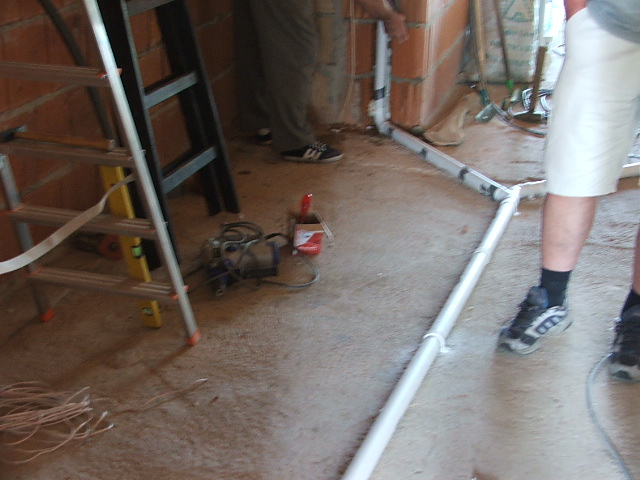

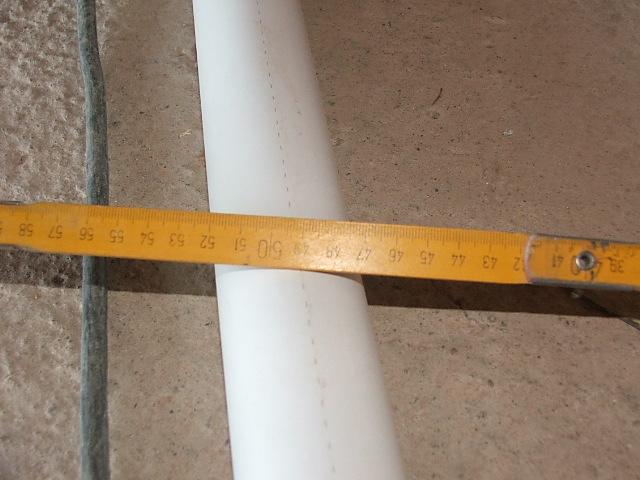

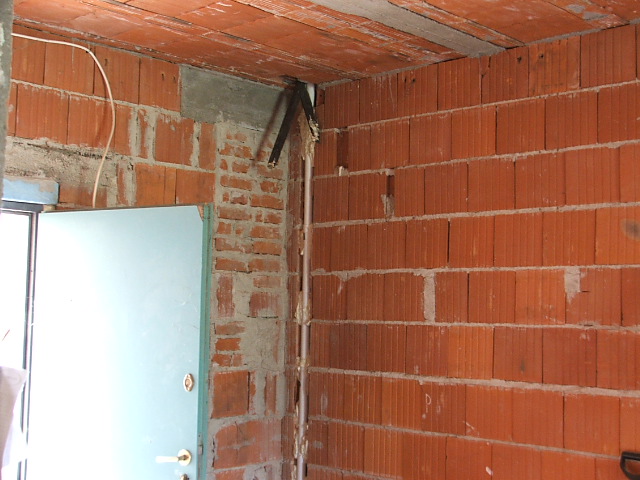

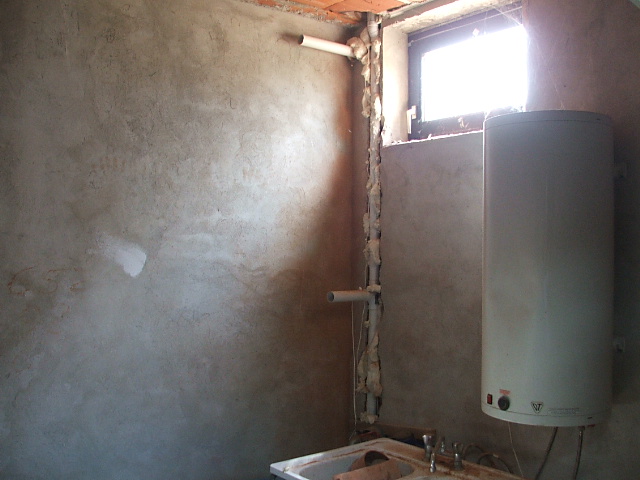

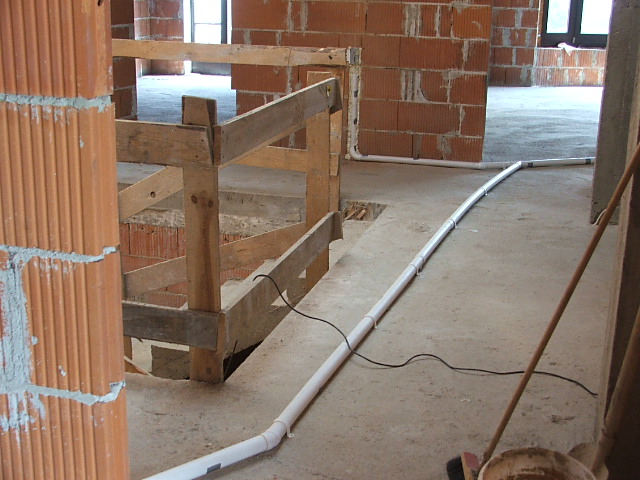

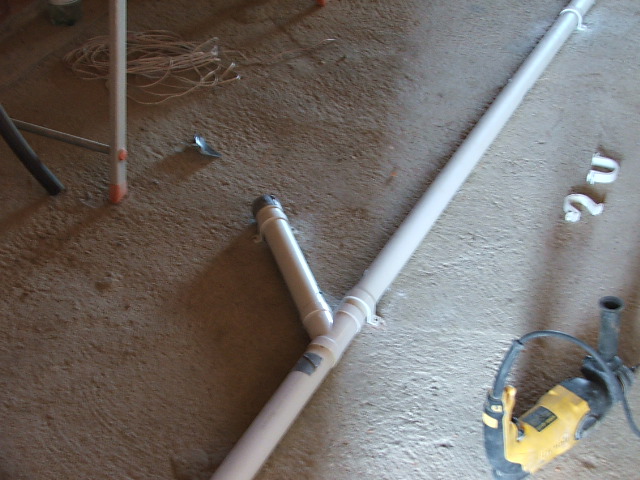

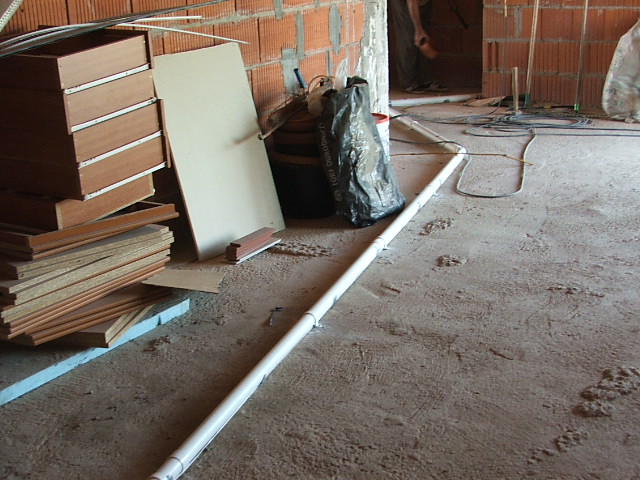

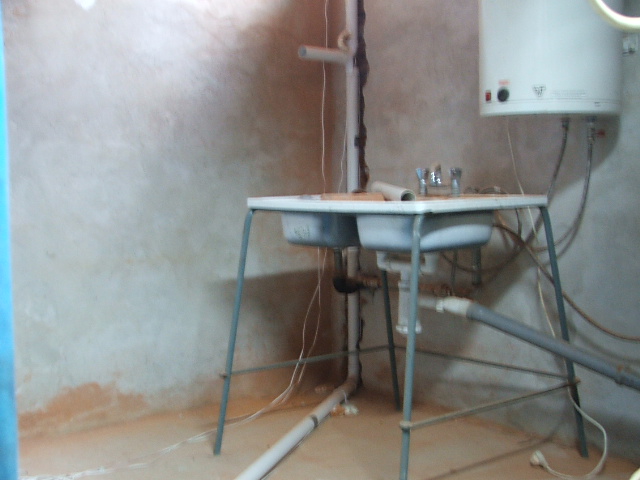

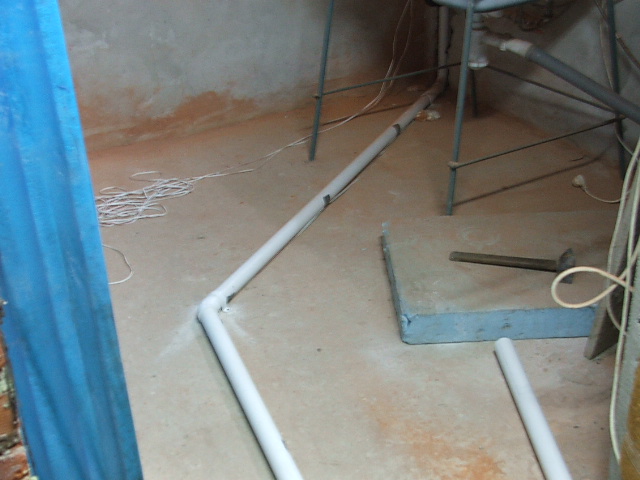

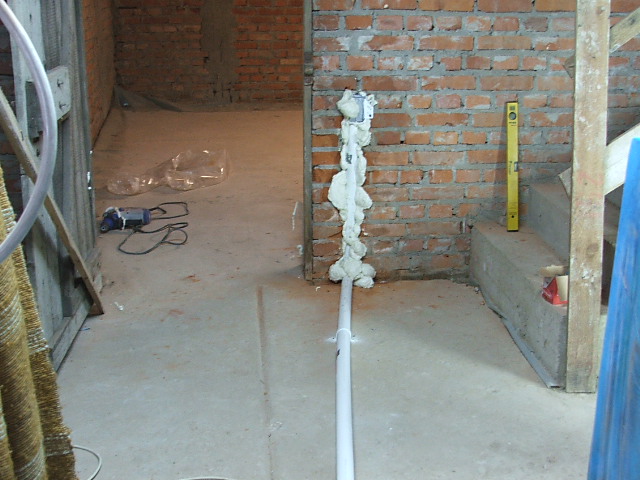

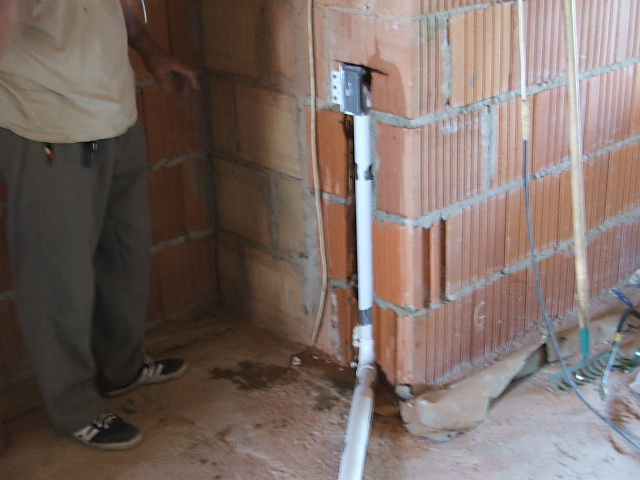

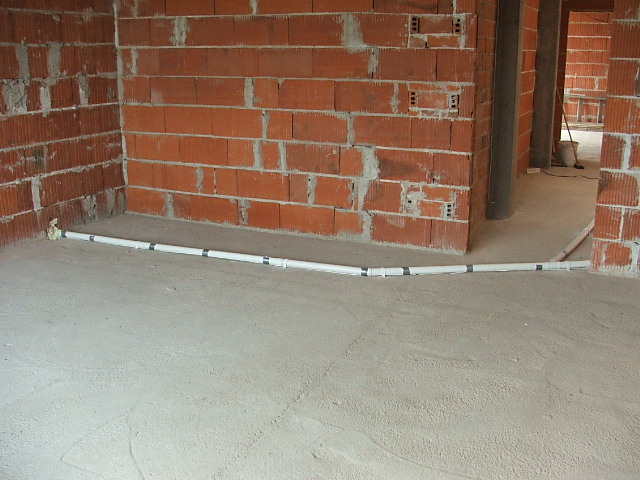

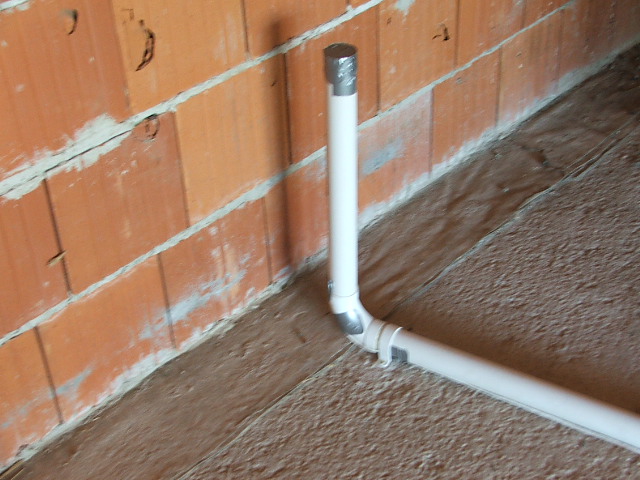

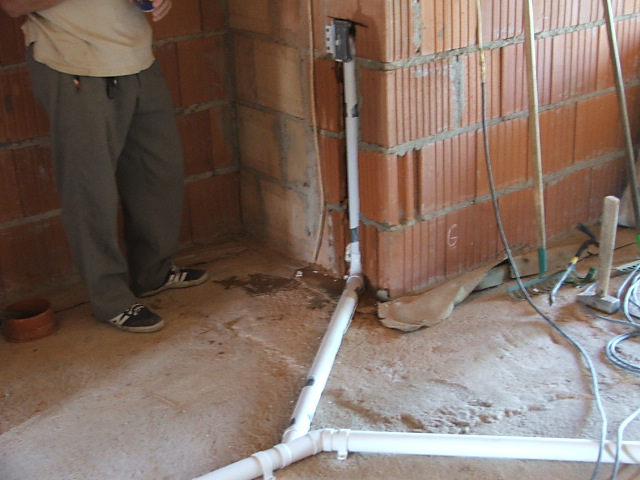

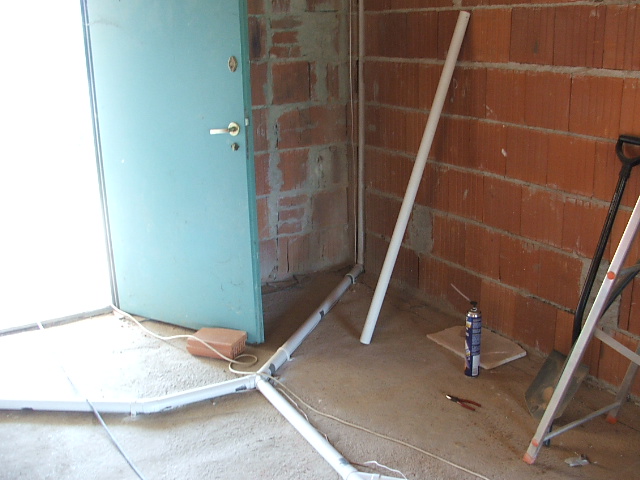

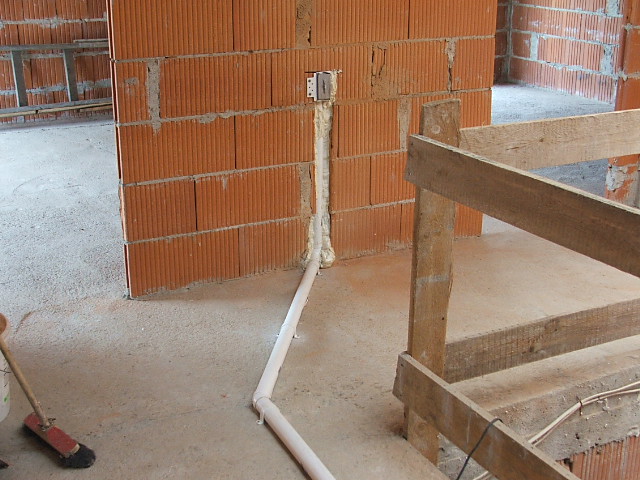

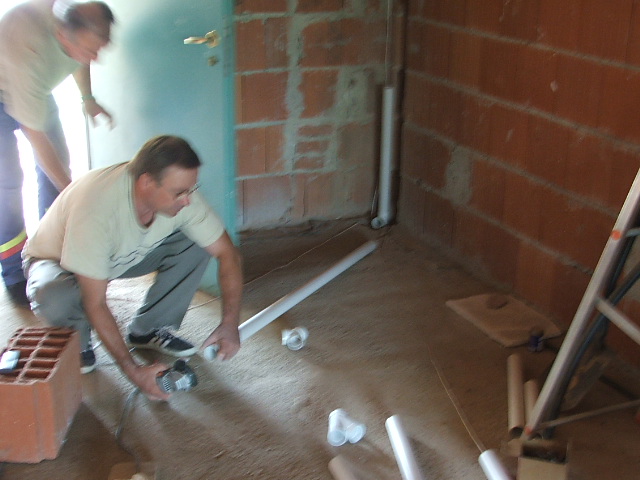

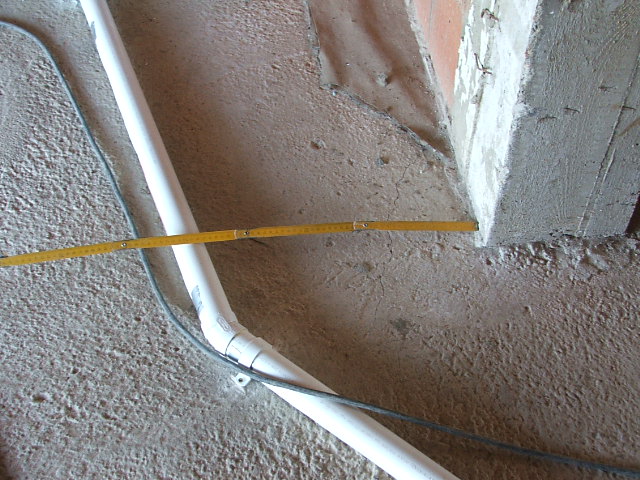

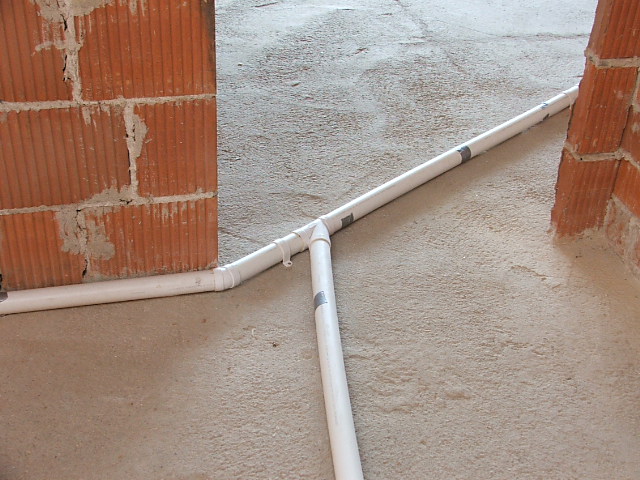

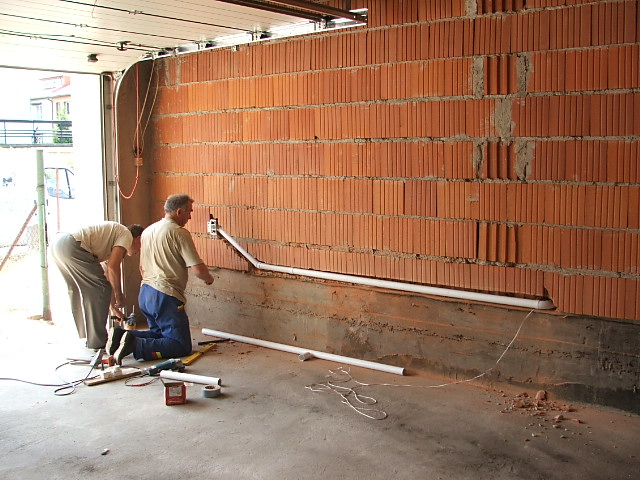

Ponieważ w trakcie prac wykonywaliśmy również zdjęcia, teraz mamy możliwość
pokazania Państwu jak to wyglądało na "placu boju"
Zarówno
trasa (kolor czerwony) jak i miejsca, z których wykonywane były zdjęcia
(kolor niebieski) są opisane symbolami, prosimy o zapoznanie się z legendą.
Ułatwi to czytanie tych informacji.
Czarnymi kreskami
(oryginalnie trasa rysowana ołówkiem) zaznaczone są WSTĘPNIE PLANOWANE
trasy oraz punkty ssące. Po chwili z pewnością można się zorientować
jakie różnice wystąpiły. To dość ciekawa lektura dla instalatora z małym
doświadczeniem lub dla inwestora zainteresowanego szczegółami (realiami)
budowy systemu centralnego odkurzania.

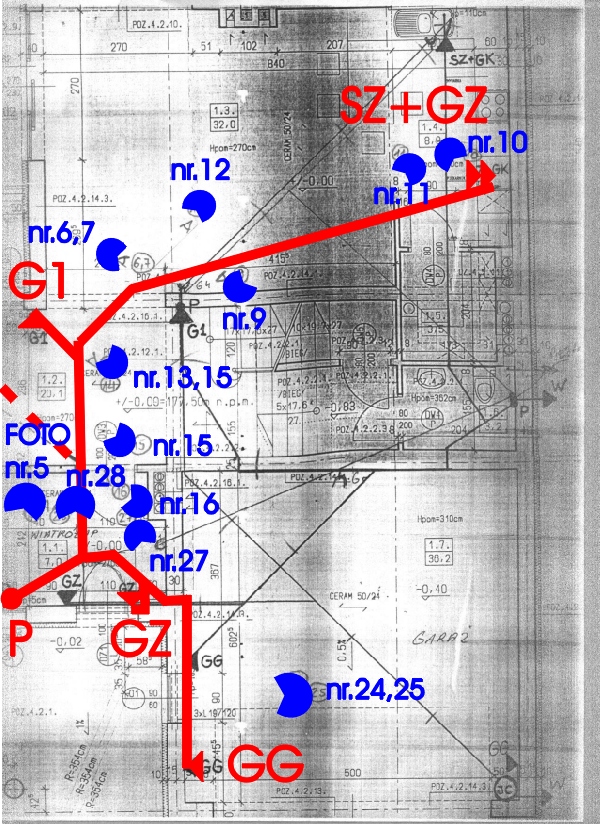

Oto rzuty
budynku w układzie:

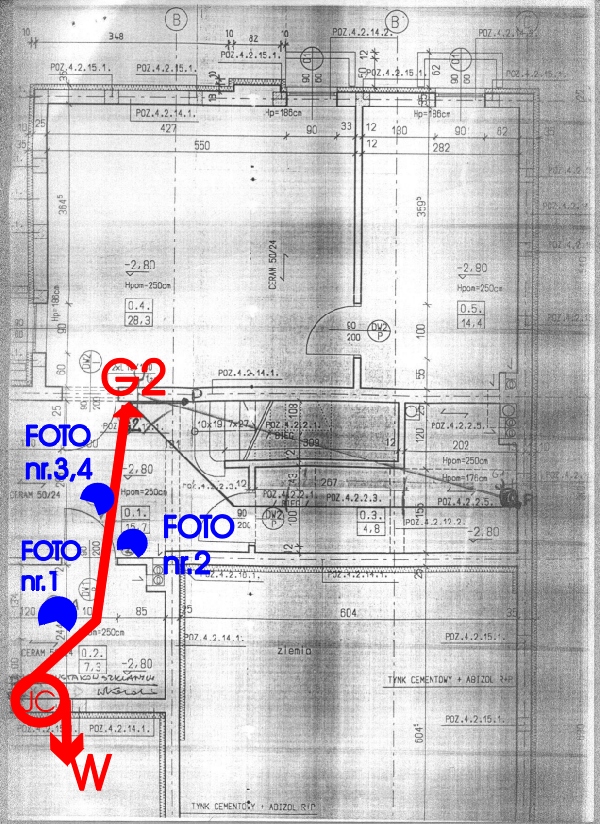

Parter
1

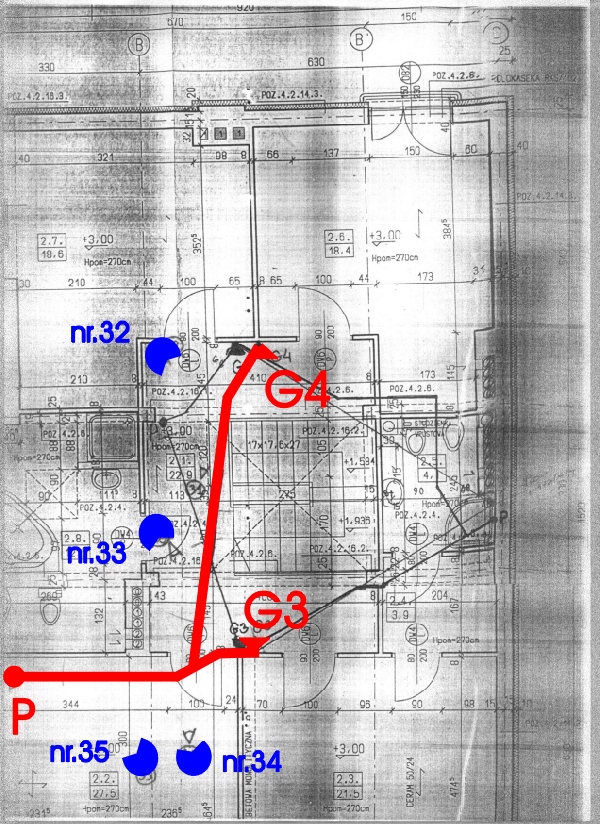

Piętro:
2
Piętro:
LEGENDA
JC
- Jednostka centralna
G1, G2,
G3, G4 - gniazda ssące
GZ
- gniazdo-zmiotka
SZ
- szufelka automatyczna
GG
- gniazdo garażowe
P
- pion - pionowa rura łącząca poziome części rurociągu
-
- - - ta linia oznacza zaślepiony
odcinek, przygotowany do rozbudowy po dostawieniu 2 części
nr.1,2...35
- numery zdjęć obrazujących wskazany fragment budowy.

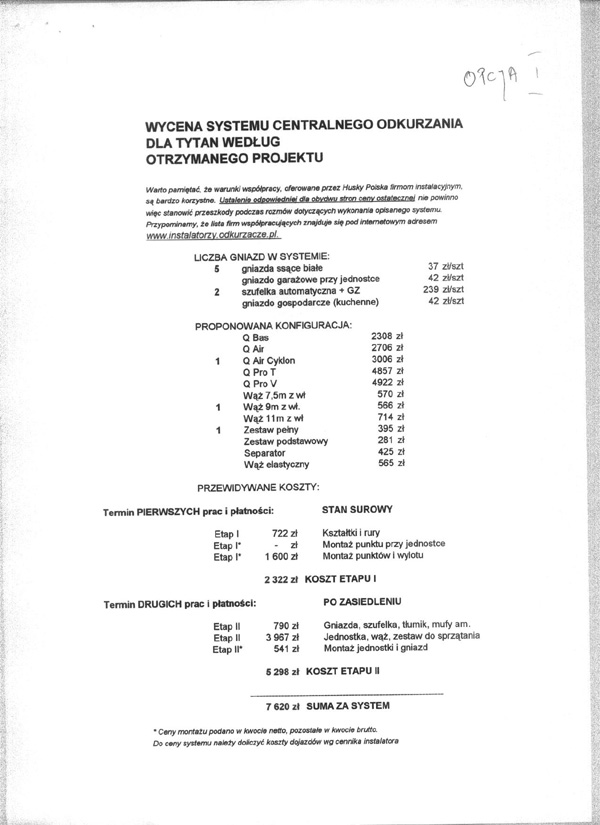

To podsumowanie:
Na
jednej kartce wiele informacji. Może zbyt wiele, ale pokazując inne możliwości
dajemy klientowi szansę bardzo łatwą na zmianę tej wstępnej propozycji..
Wystarczy zmienić liczbę informującą o ilości pozycji danego towaru.
Liczone są pozycję z liczbami obok.
Etap pierwszy to
suma kwot: wartości planowanych do użycia elementów oraz wycena robocizny.
Jak
można policzyć ile czego zużyjemy? Nie można. Można jedynie zakładać,
że znając skalę planu budynku zamówimy odpowiednią liczbę rur (bo z
planu wynika ile ich potrzeba). Widząc gdzie się łączą, gdzie "zakręcają"
i ile gniazdek planujemy, możemy zamówić kolanka małe, duże, trójniki,
mufy łączące rury (przy długich odcinkach rurociągu). Wszystko to jest
policzalne i wygląda to tak:

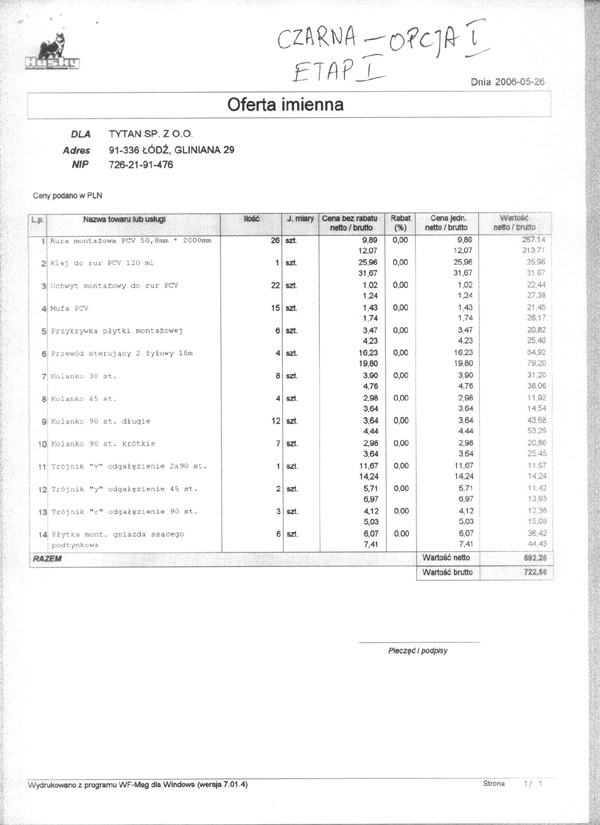

Taki
spis ZAKŁADANYCH do zużycia elementów powoduje precyzyjne powiadamianie a
jednocześnie uspakaja potencjalnego klienta - nie będzie zaskoczony jeśli używając
tych samych cen, a jedynie zmieniając liczby elementów, podamy końcową
wartość materiałów z których wykonamy już instalację.

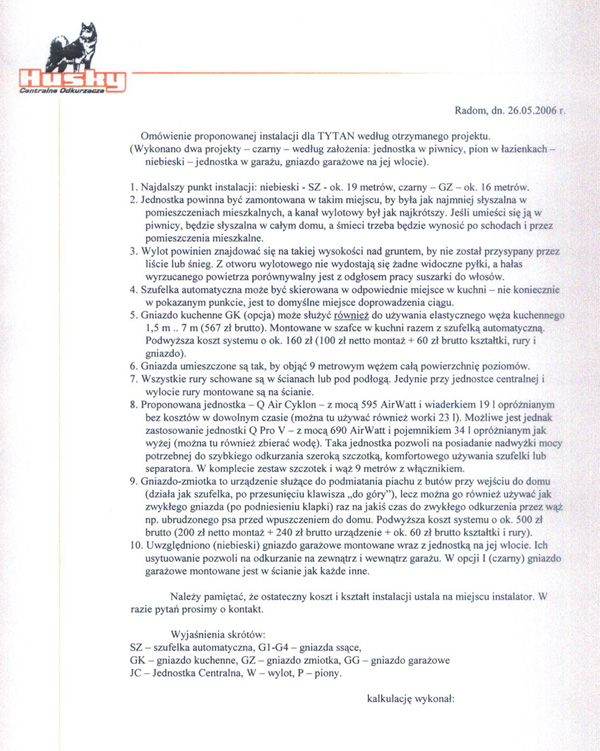

OPIS PROJEKTU WSTĘPNEGO zawiera ogólne
informacje na temat propozycji. Ta jedna strona tekstu dla potencjalnego
inwestora znacznie ułatwia poprawne zrozumienie zagadnienia ...
...
i to na bazie własnego budynku.
