Instalacja
Instalację wykonała firma
- Bernard WIECZOREK ( www.wieczorek.com.pl)
Klient sam wskazał instalatora z uwagi na pozytywne doświadczenia
podczas poprzednich kontaktów w trakcie których montowano instalacje sanitarne
oraz grzewcze. Drukarnia VIRGO POLIGRAFIA posiada około stu m kw. pow.
biurowej oraz około trzystu m.kw. pow. hali produkcyjnej w układzie parter+piętro.

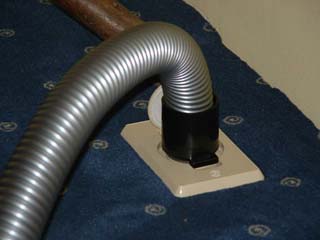

Zdecydowano iż pomieszczenia biurowe, kuchenne, sanitariaty, sekretariat oraz
pracowni komputerowej mogą być obsłużone z jednego gniazda ssącego. Aby
przyspieszyć oraz znacznie ułatwić instalacje ( bez niezbędnych w innym

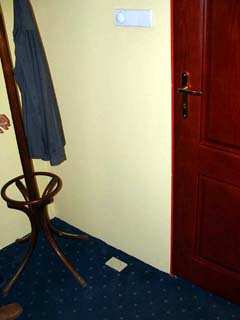

przypadku prac remontowo-wykończeniowych) instalację wykonano w podłodze, tuż
przy drzwiach, w miejscu zupełnie nie utrudniającym jakichkolwiek innych
czynności.
A gdzie jest drugi koniec tego węża ?

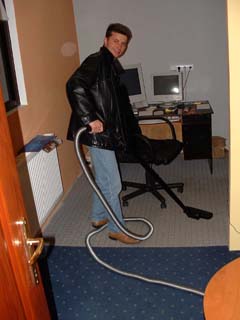

No, szef osobiście musiał przetestować. Próba była
oczywiście tu, bo najpierw gabinet :-) :
a potem tu:
no i wreszcie tu:
- Ty ! aaale wymiata !!!
- Wiesz, w końcu to HUSKY z turboszczotką.

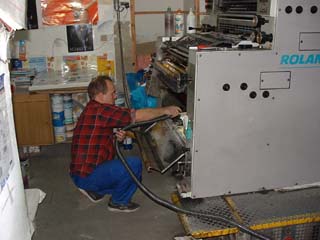

Na dole w hali, w pierwszej kolejności, plan obejmował sprzątanie
maszyn drukujących .

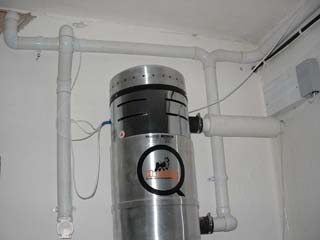

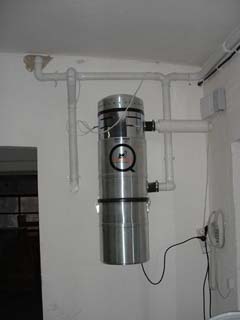

Jednostka centralna to Q Extra Cyklon.

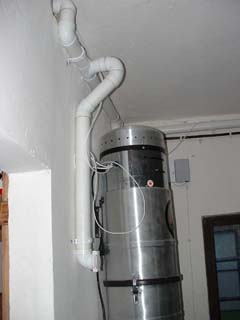

Dobrze wybrane miejsce pracy jednostki umożliwiło proste połączenie
układu wydechowego oraz ssącego. Użyto do tego tłumiące drgania mufy
gumowe - elementów stosowanych jedynie w instalacjach HUSKY.
Mimo dużej powierzchni użytkowej, maksymalna odległość
gniazda od odkurzacza to 25m.Instalator uznał iż ten model z powodzeniem obsłuży
trzy gniazda na dole i jedno na piętrze.
Do montażu użyto gniazd garażowych (instalacja natynkowa).
Pierwsze zamontowano tuż przy jednostce centralnej. Ponieważ gniazdo podczas użytkowania
nie przenosi naprężeń na zainstalowaną tuż obok, ale jednak osobno jednostkę
centralną, nie ma obawy o rozszczelnienie układu (szczególnie rury ssącej
samego odkurzacza !) podczas użytkowania, a tym samym zapewniona jest
wieloletnia bezawaryjna praca systemu.

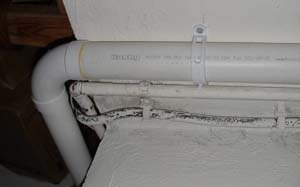

Poprawnie zainstalowane kolana (DUŻE ŁUKI) gwarantują dużą
siłę ssania.
Obejmy z systemem dociskowym usztywniają konstrukcję rurociągu

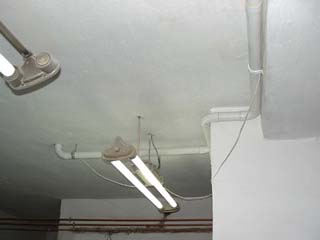

Ciekawym rozwiązaniem jest instalacja układu pod sufitem.
Mimo poprowadzenia rurociągu na ścianie jest ona niemal całkowicie
niedostrzegalna dla użytkowników tych pomieszczeń:

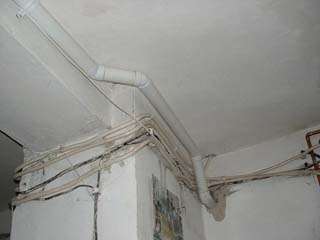

O jakości wykonania świadczy również nie przypadkowe ułożenie
drogi rurociągu. Taka estetyka cieszy oko instalatora ale i użytkowników:
Grunt to prostota wykonania. To kolanko , podtrzymywane przez
dodatkowy wspornik, zmienia kierunek oraz poziom (piętro) instalacji. Aby połączyć
gniazdo w podłodze biura, wystarczy 40 cm rurki :

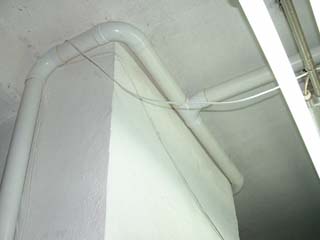

Dostępne elementy (kolanka 30,45,90,mufy...) umożliwiają
"obejście" innych instalacji w prosty i estetyczny sposób:

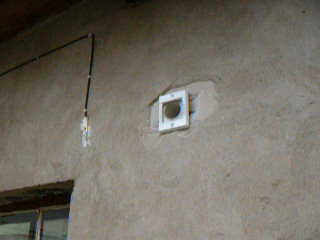

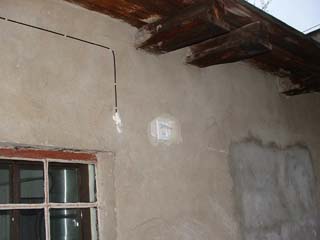

Montaż gniazda wylotowego :
|
